采用晶振和变容二极管的调频发射电路

晶体振荡式调频发射电路频率稳定性很好，但应用于调频广播和无线耳机时，调制的频偏较ＬＣ振荡器小得多，在用收音机收听时，音量较小，声音不圆润，一般更适合频偏较小的无绳电话及对讲机等电路中。

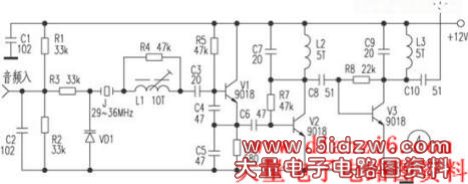

电路中Ｊ、ＶＤ１、Ｌ１、Ｃ３～Ｃ５、Ｖ１组成晶体振荡电路。由于石英晶体Ｊ的频率稳定性好，受温度影响也较小，所以广泛用于无绳电话及ＡＶ调制器中。Ｖ１是２９～３６ＭＨｚ晶体振荡三极管，发射极输出含有丰富的谐波成分，经Ｖ２放大后，在集电极由Ｃ７、Ｌ２构成谐振于８８～１０８ＭＨｚ的网络选出３倍频信号（即８７～１０８ＭＨｚ的信号最强），再经Ｖ３放大，Ｌ３、Ｃ９选频后得到较理想的调频频段信号。

频率调制的过程是这样的，音频电压的变化引起变容二极管ＶＤ１极间电容的变化，由于ＶＤ１与晶体Ｊ串联，晶体的振荡频率也发生微小的变化，经三倍频后，频偏是２９～３６ＭＨｚ晶体频偏的３倍。实际应用时，为获得合适的调制度，可选择调制频偏较大的石英晶体或陶瓷振子，也可以采用电路稍复杂的６～１２倍频电路。若输入的音频信号较弱，可加上一级电压放大电路。
