红外传感2位数码管电子计数器

11-21 22:50:13 | http://www.5idzw.com | 电子小制作 | 人气:122
标签:小制作,电子样本制作,http://www.5idzw.com 红外传感2位数码管电子计数器,http://www.5idzw.com

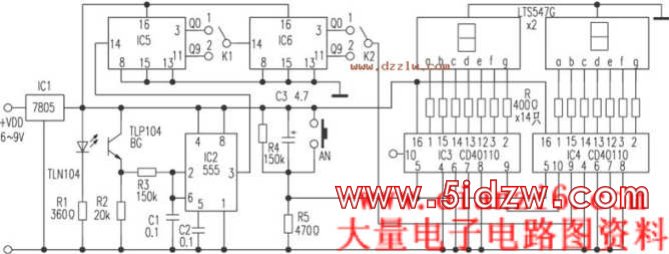

该电子计数器电路采用两只数码管显示读数,基本计数为1~99,使用倍率开关后,计数范围扩大至10~990(10倍率)或100~9900(100倍率)。计数传感器为红外发射接收对管,可依被计数物采取对向安装(直射)、侧向安装(反射)等方式。电子计数器电路原理图如下:

红外传感2数码管电子计数器

  计数传感器使用TLN104和TLP104红外发射/接收对管,被计数物体每经过传感空间一次,TLP104传送一个脉冲至555的②脚,其③脚相应输出一正脉冲到IC5,经K1、K2倍率开关后送到IC4⑨脚。IC4为十进制计数译码器,由其完成计数并输出相应译码电平驱动数码管显示,当计数满10时显示0,并由⑩脚输出一进位脉冲到IC3⑨脚完成进位计数。AN为清零键,按此键可在R5上形成一高电平脉冲送到IC3和IC4的⑤ 脚去清零。

  IC5和IC6为数字集成电路CD4017,在这里用作分频器,当K1或K2置“1”位置时不产生分频作用,倍率为“1”;置“2”位置时为十分频器,倍率为10。K1和K2同时置“2”则倍率为100。
