钟声模拟发生器

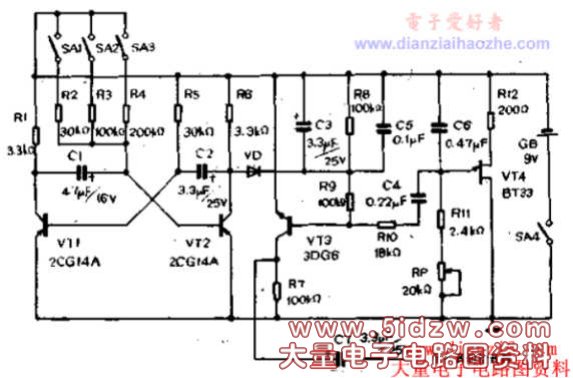

本电路可以发出“当”的的模拟钟声，全分立元件结构。电路原理如附图。

电路中，单结晶体管VT4、电阻R11~R12、电位器RP和电容C6等组成一个张弛振荡器，调整电位器RP使之产生近似钟声的音频信号，这个信号通过电容C4电阻R10加到三极管VT3的基极。

三极管VT1、VT2等组成自激多谐振荡器，调整电阻R2、R3、R4的阻值即可改变振荡频率。当三极管VT2饱和导通时，电源电压通过二极管VD向电容器C3充电，与此同时通过电阻R8、R9分压，有一正向偏压加至三极管VT3的发射结，使VT3导通，把从张弛振荡器送来的音频信号放大，并经电容C7耦合送到扩音机拾音器，经扩音机放大使喇叭发出宏亮的“当”声。

由于三极管VT2导通时间很短，很快它又进入截止状态，此时二极管VD也截止，于是电容C3通过电阻R9、三极管VT3的发射结电阻放电，为VT3提供一个逐渐衰减的正向偏置电压，这时有一衰减的音频振荡信号加至扩音机拾音器，使喇叭发出钟声的余音。当电容C3两端电压接近三极管VT3的发射结放大导通电压时，由于电阻R6与电容C3并联，这时更加速了电容C3的放电使三极管VT3截止，这时，喇叭的钟声也停止。

电路中开关SA1、SA2、SA3及其所串联的电阻R2、R3、R4是为了改变钟声的次数。
