使用NE555做廉价的开关电源

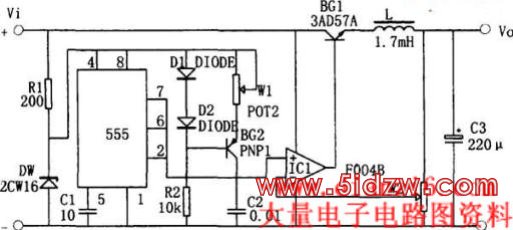

如图所示为用555构成的升压型开关稳压电源电路。电路中，采用晶体管BG1作为开关调整管；运算放大器IC1构成比较放大器；555时基电路接成无稳态多谐振荡器。振荡器在C1上产生锯齿波电压(Vmin=1／3Vz，Vmax=2／3Vz，频率由W1和C1确定)送至比较器IC1的同相输入端，取样电压送至比较器的反相输入端。IC1输出矩形波形的占空比由取样电压控制，在输出电压为一稳定值时，取样电压为1／3Vz和2／3Vz之间某一值。当某种原因使输出电压上升(或下降)时，取样电压随之上升(或下降)，使IC1输出矩形波占空比减小(或增大)，导通时间减短(或增加)，输出电压下降(或上升)，从而达到稳定输出电压的目的。调整W，可控制输出电压的大小。
