使用ＴＤＡ７２９４改进ＤＩＹ ＤＶＤ家庭影院

《电子报》２０００年第２５期《ＤＩＹ ＤＶＤ家庭影院》一文为发烧友提供了一个低成本的“家庭影院”方案，但经实际使用后，觉得有些不便。为此，笔者对电路作了一些改动，使得其更加实用，而成本增加不多。

首先，功放ＩＣ统一使用ＴＤＡ７２９４，以求各声道性能尽量一致。

其次，当本功放作双声道功放使用时，左右主声道以ＢＴＬ方式工作。

最后，输入接口的切换与功放工作状态切换同步。

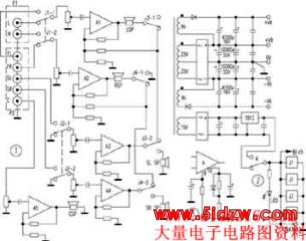

电路简图如图１，Ａ１～Ａ５均为功放ＩＣＴＤＡ７２９４，其“静音、备用”端——⑨、⑩脚经延时电路后，引出ａ端（图３），相对应分别为ａ１－５，其中ａ１－４接于主电源＋ＶＢ端，ａ５则受控于状态开关Ｋ。当电路工作于双声道模式时，Ａ５处于“备用”状态，仅消耗ｍＡ级电流，如图２所示，电路工作于双声道模式，Ａ１和Ａ３、Ａ２和Ａ４组成ＢＴＬ电路，分别推动左右声道音箱，可获得强劲的功率。当Ｋ接＋１２Ｖ时，Ｊ得电，常闭触点断开，常开触点吸合，输入端口由Ｐ１切换到Ｐ２，同时Ａ５解除“备用 ”状态，进入工作，这时电路变成由五个独立声道组成的“家庭影院”，ＬＥＤ可指示状态的变化。

按照图２的电路，可方便取得两组电源，电压较高的ＶＡ正负端分别接Ａ的⑦、⑧脚，为ＴＤＡ７２９４的前级电源，ＶＢ正负端则接Ａ的后级——{13}、{15}脚，这样的接法可获得更佳的动态响应。

因ＩＣ外围元件不多，应尽量选用优质正品，其中电源变压器功率应≥５００Ｗ，Ｊ１、Ｊ２用全密封小型继电器，Ｊ３、Ｊ４应用触点容量＞１０Ａ的。
