自制优质五声道ＡＶ功放

最近，添置了一台万利达逐行扫描ＤＶＤ机，原有功放已无法配接，成品ＡＶ功放大多带有解码器且价格昂贵，而ＤＶＤ机内就带有ＡＣ－３和ＤＴＳ解码器，故自己动手组装一套５．１声道功放来满足需要，实践证明既经济实惠音质也相当不错。

现在市面上组装好的五声道功放成品板很多，但一定要选购用料、排版和焊接工艺都较考究的产品才能获得满意的效果，我选购的是成都实用机电技术研究所出售的成品板，质量很好。在此基础上做了两处改进：一是加装了喇叭保护电路，二是增添了荧光管显示电路。这样操作使用更加方便和安全。
下面重点介绍五声道喇叭保护电路和两个单声道变ＢＴＬ输出电路。

１．五声道喇叭保护电路

本保护电路适合家庭影院ＡＶ功放之用，具有开机延时５秒接通喇叭；关机首先断开；功放中点电压超过±１．３Ｖ时，自动断开喇叭，故障排除后自动恢复原有功能等特点。

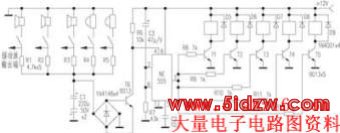

工作原理见上图，在接通电源的瞬间，由于Ｃ３上的电压不能突变，可视为短路，则ＮＥ５５５②、⑥脚呈高电平使ＩＣ复位，③脚输出为低电平，继电器不动作。当Ｃ３充电到②脚的１／３ＶＤＤ电平时（时间可自行设定），ＮＥ５５５被置位，③脚转呈高电平，使晶体管Ｔ１～Ｔ５截止，继电器释放，及时断开喇叭，达到保护目的。

２．元件选择

本电路均为普通易购元件，Ｄ１～Ｄ４最好用ＡＫ型开关二极管，灵敏度较１Ｎ４１４８高些。

继电器用ＪＺＣ－２３Ｆ型，要选用名牌产品，触点电流应大于５Ａ的，过小易使触点烧蚀，缩短使用寿命。

调整Ｃ３或Ｒ７可以改变延迟时间。

本电路电源必须接于变压器次级绕组，滤波电容容量不可过大，否则将失去关机先断开喇叭的功能。

本电路用一块１３０ｍｍ×６０ｍｍ万能实验板搭焊而成，避免自制印制板的困难。
