用两节5号电池为手机应急充电

11-21 22:39:20 | http://www.5idzw.com | 电源技术 | 人气:125
标签:电源技术应用,电子制作网,http://www.5idzw.com 用两节5号电池为手机应急充电,http://www.5idzw.com

笔者经常忘了给手机充电,在要打电话时才发现手机没电了,十分不方便。于是,笔者设计了一个应急充电电路,在本人的NOKIA8210上使用,效果良好,特介绍给大家。

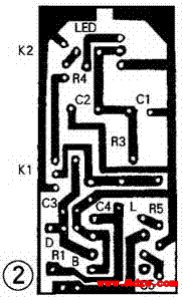

该电路以美信公司的DC变换电路MAX757为核心,其具体电路如图1。该电路允许输入1.8V至6V(两节五号电池即可),最大输出5.8V(可调),且允许使用小而廉价的电感(本人使用的是球形色点电感)。图中的LED为白色∮5mm高亮度发光二极管。电路中有两个开关K1、K2,其中K1是充电时使用(拨至A位置),按钮K2是照明时使用。电路输出采用∮3.5mm的插口(一般随身听都用这种插口)。由于使用这种插口结构,当充电时LED和限流电阻R4被断开,电路此时满负荷输出:提供180mA平均电流,电源变换效率为83%。1Ω的电阻R3把稳压器与负载相隔离,不可省去。MAX757原本就是美信公司通信设备电源解决方案的一部分,所以不必担心它会对手机和电池有损害,基本上能适用于大部分手机(NOKIA8310除外)。图2是该电路的印制板图。

MAX757在一些大城市都可以买到。如果想查询MAX757更多的资料,可以登录美信公司的网站:www.Maxin-ic.Com或www.Maxin-ic.Com.Cn,也可尝试一下申请免费器件,地址是:www.Maxim-ic.Com.Cn/tech/slreq.Htm。
