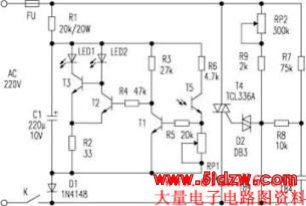

本文介绍的明可达视力保健灯电路见图，与《电子报》今年第１０期第十一版介绍的电路相比有所简化，二者功能相同，均有调光和测光指示功能。但１０期的文章对测光原理提及甚少，故本文的重点是补充讲述其测光原理。该台灯下方有一个光敏三极管，用于检测光线亮度，在光线较暗时，红色ＬＥＤ亮，提示灯光光线不适宜读写；在灯光光线较亮时，绿色ＬＥＤ亮，表示灯下区域适合读写。
调光电路由Ｔ４、ＲＰ２、Ｒ７～Ｒ９、Ｃ２～Ｃ３、Ｄ２等元件组成。通过调节ＲＰ２可以改变对Ｃ２的充电电流，进而使Ｃ２充电到Ｄ２转折电压的时刻提前或滞后，以达到移相的目的，从而实现灯光亮度可调。Ｒ７和Ｒ８可以省去，但省去后会使得调节ＲＰ２时，灯光亮度从零起调而不是从某一较低亮度开始起调。因此，Ｒ７、Ｒ８的作用是，即使ＲＰ２调到最大，Ｔ４仍然能保持弱导通，灯泡微亮。
Ｒ１～Ｒ６、ＲＰ１、ＬＥＤ１、ＬＥＤ２、Ｃ１、Ｄ１、Ｔ１～Ｔ３、Ｔ５等元件构成测光和光线强弱指示电路。电路中的Ｄ１使测光电路只在电源电压的正半周工作。Ｔ５为光敏三极管，在光线较暗时，Ｔ５阻值为∞，Ｔ１截止，Ｔ２导通，ＬＥＤ２红灯亮，表示光线较暗，不适合读写，此时由于Ｔ３的ｂｅ结被Ｔ２的饱和压降钳位，故截止。当灯光亮到一定程度时，Ｔ５呈现的电阻较小，Ｔ１导通，Ｔ２截止，这时电源电压通过ＬＥＤ２给Ｔ３提供偏流，Ｔ３导通，由于Ｔ３的偏流很小，故ＬＥＤ２不亮，而ＬＥＤ１亮。因此，调节ＲＰ２改变灯的亮度可使红色ＬＥＤ２亮转为绿色ＬＥＤ１亮或反之。无论ＬＥＤ１亮或ＬＥＤ２亮，Ｃ１上电压实测均在２．２～２．４Ｖ之间。
本台灯在Ｃ３开路时，Ｔ４将维持在一个较高的导通水平上，灯泡亮度将无法调低。而Ｒ７、Ｒ８开路时会使ＲＰ２调到最大灯泡仍完全不亮，即灯泡亮度可从零亮度起调，但不影响使用。如果觉得测光转换状态时灯泡亮度不合适，可以通过调节ＲＰ１来改变转换状态时的亮度。
