巧改镍镉电池充电器

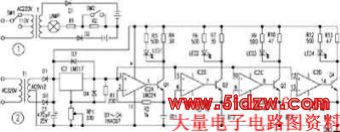

本人有一只使用十多年的日本产镍镉电池充电器，因好奇将１１０Ｖ／２２０Ｖ电压转换开关打在１１０Ｖ挡处而烧坏。维修时，打开对其电路进行研究发现，其充电电路简单，如图１所示。充电电流的大小由变压器次级电压、Ｒ１、Ｒ２、充电指示灯及变压器内阻等决定，开关ＳＷ２控制充电速度。本机损坏的原因是变压器烧坏。因难以找到合适的变压器更换，遂利用原充电器内部空隙制作一控制电路进行改造，电路如图２。

电路原理。 ＩＣ１ＬＭ３１７为可调三端稳压器，输出的最低电压为１．２５Ｖ。用四运放ＬＭ３２４作电压比较器，检测电池电压，控制晶体管Ｑ１～Ｑ４的通断，决定是否给电池充电。ＬＥＤ１～ＬＥＤ４为充电指示灯。Ｒ４、Ｒ７、Ｒ１０、Ｒ１３为充电限流电阻，其阻值决定充电电流的大小。Ｒ４、Ｒ７取３０Ω，实测充电电流约１１０ｍＡ，Ｒ１０、Ｒ１３取４７Ω，充电电流为８０ｍＡ。Ｄ３、Ｄ４对ＩＣ１起保护作用。

制作与调整。根据原充电器内部空间自行设计电路板，待连接无误后，断开ＬＭ３１７输出端的连接，接通电源，调整ＲＰ１电位器，用数字万用表测量，使输出电压为１．４５Ｖ。然后恢复连接，调整即告结束。充电时，当电池电压达到１．４５Ｖ时，充电将自动结束，避免了电池充不足或过充电。该电路可对４节以下的电池充电，改善了原充电器只能充两节电池的不便。该充电器已使用了半年多时间，效果良好。
