采用LM1875及2SA1943/2SC5200的25W x 2音频功率放大器

09-03 04:27:05 | http://www.5idzw.com | 电子制作 | 人气:682
标签:电子制作网,http://www.5idzw.com 采用LM1875及2SA1943/2SC5200的25W x 2音频功率放大器,http://www.5idzw.com

     电路如图1所示,芯片IC采用美国NS公司的LM1875,它具有音色柔美,失真低(0.015%),在小功率时颇有名机风范,广受好评。输出管采用音色较为温暖柔和的东芝大功率对管2SA1943,2SC5200(VCM=180V,ICM=12A,PCM≥120W,fT=30MHz)。本电路的原理如下:当音频信号经C1、R1输人到IC正相输人端①脚时,接在IC正、负电源的供电电阻R4、R5的电压将随信号发生变化,由于 R4、R5又是功率管的偏置电阻,当信号达到要求幅度时功率管VT1、VT2导通,这样LM1875的功率得到了扩展。当采用±25V供电时,在8Ω的负载下,输出功率可达30W以上。




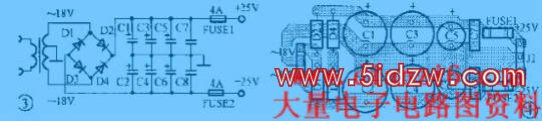

    印制板图见图2(双声道需两块),装配要点:由于IC的负电源与金属帽相通,故IC与散热片之间要加绝缘片和足量的硅脂,功率管的散热片要用正品,在长时间工作时不应烫手,否则应加大散热片。由于IC的静态电流为70mA左右,故R4、R5的取值决定了功率管的导通点,本电路当IC输出电流接近1A时功率管即导通,R4、R5要用3W无感电阻。功率管选用进口正品,并进行配对,误差尽可能小(3%以内),这对于音乐的清晰度尤为重要。输出端的线圈L1用φlmm漆包线在3W无感绕线电阻R10上密绕10匝。电源部分(见图3、图4)采用150W双18V优质环形变压器,35V/4700μF的滤波电容4只、35V/100μF两只、100V/0.1μF两只,保险管FUSE1、FUSE2使用4A的。
