自制LED手电筒

09-03 04:27:05 | http://www.5idzw.com | 电子制作 | 人气:494
标签:电子制作网,http://www.5idzw.com 自制LED手电筒,http://www.5idzw.com

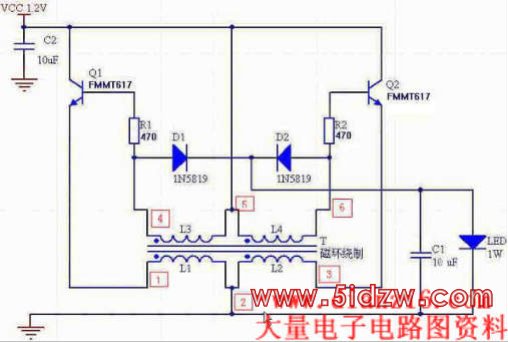

LED手电筒,新颖、时尚、实用,这里介绍一种简单的1AA LED手电筒驱动电路,供大家参考

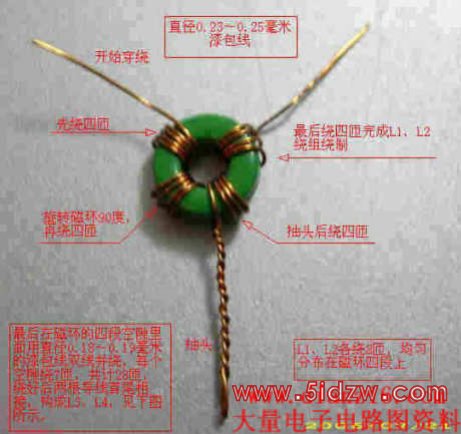

磁芯采用直径6mm磁环,绕制线圈时先用Φ0.23mm的漆包线绕L1、L2,再在L1、L2的间隙用Φ0.18mm漆包线双线并绕后首尾相接为L3、L4。绕制工艺如下面两图所示:



最后去漆皮,上锡,完成线圈绕制。

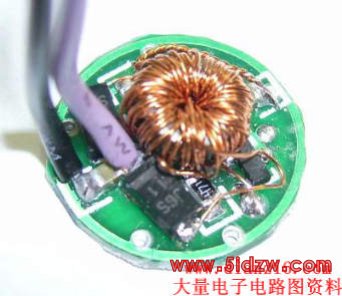

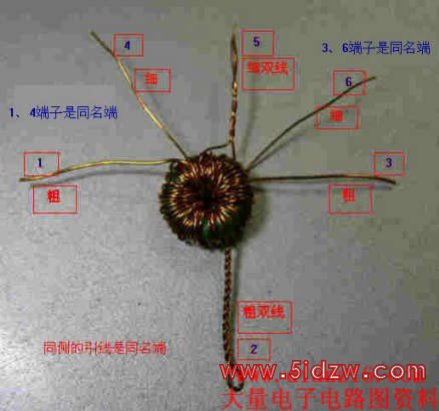

电路板焊好元件的样子,跟线圈各个端子的对应关系:


线圈可以用热熔胶或硅胶固定,硅胶导热性能好些。


电阻如果换成两个200欧的,电路的输出功率可以接近3W,不过,此时效率降低于70%,实测69%左右。续航时间也大大缩短。我现在基本上都改成470欧了,既保证足够的亮度,有可以获得较好的续航时间。
