家用电器的红外遥控插座电路

标签：电路图讲解,电路图练习,http://www.5idzw.com 家用电器的红外遥控插座电路,http://www.5idzw.com

相关元件PDF下载：

555   9013   KA2184   LM567   KD-156   7805

        电路如图所示，它包括红外脉冲发射器电路和红外接收解调、译码电路两部分。可用于对家用电器的遥控，如电风扇、台灯、电动窗帘等。

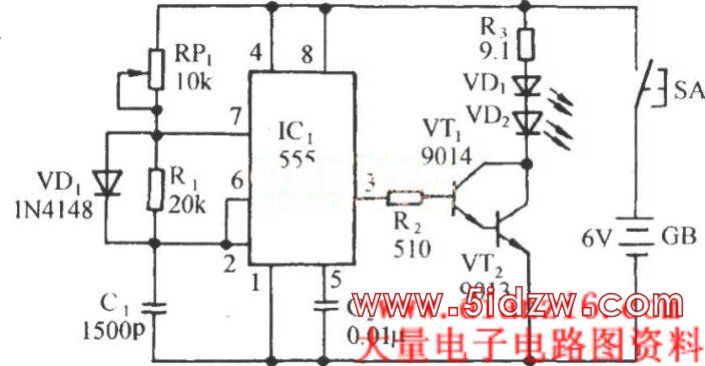

红外脉冲发射电路:

其振荡频率为:

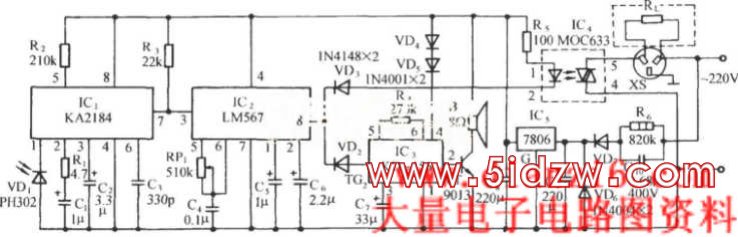

红外接收解调译码电路:

，家用电器的红外遥控插座电路
