红外遥控音乐开关电路

11-21 13:20:15 | http://www.5idzw.com | 红外线热释遥控电路图 | 人气:879次
标签：电路图讲解,电路图练习,http://www.5idzw.com 红外遥控音乐开关电路,http://www.5idzw.com

相关元件PDF下载：


CD4069   8050   LM567   CD4013   9014   9013   KD-153H   7809

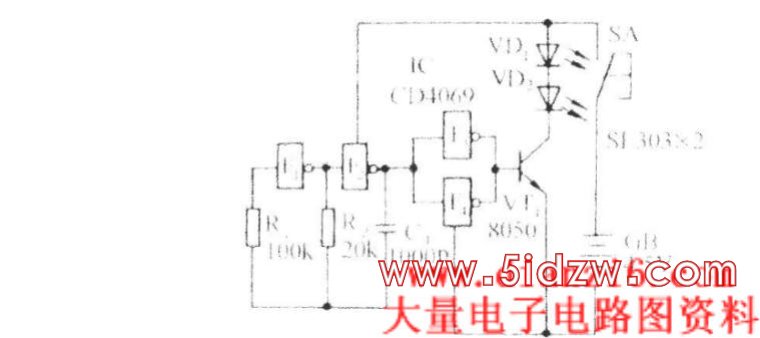

发射电路如下图所示，振荡频率fo=1/2.2R2C1，图示参数的振荡频率为25kHz.

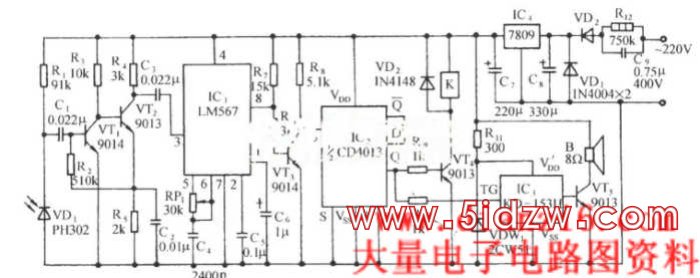

接收控制器电路：


，红外遥控音乐开关电路
