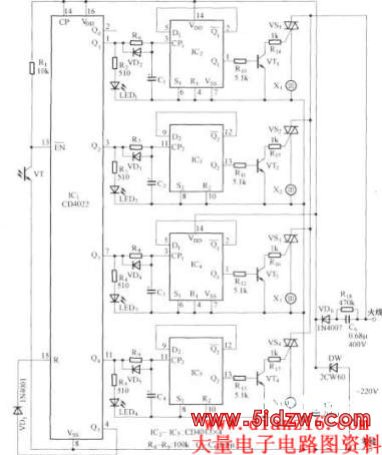

红外遥控家用电器电源插座,http://www.5idzw.com
CD4022 CD4017 CD4013 3DU5 9013
相关元件PDF下载：
CD4022 CD4017 CD4013 3DU5 9013
IC1可选用CD4022,也可用CD4017;IC2～IC5选用双D触发器CD4013;光电三极管VT1选用3DU5;VT2～VT5选用9013,β>80;VD2～VD5选用数IN4148;双向可控硅选用参数为1A/400V的任何一种双向可控硅;LED1～LED5为通道指示发光管,可选用Φ5mm的红色发光管.
，红外遥控家用电器电源插座
