红外遥控调光开光电路(KA2184A)

标签：电路图讲解,电路图练习,http://www.5idzw.com 红外遥控调光开光电路(KA2184A),http://www.5idzw.com

相关元件PDF下载：

CD4011   8050   KA2184A   CD4022   9014   9012   KD-56012

       电路如图所示。它包括红外发射电路、红外线接收、译码、调光控制电路和鸟鸣发声电路等。使用该电路可对壁灯、吊灯等灯具实现遥控开关和调光，遥控距离不小于7m,操作方便、性能可靠。

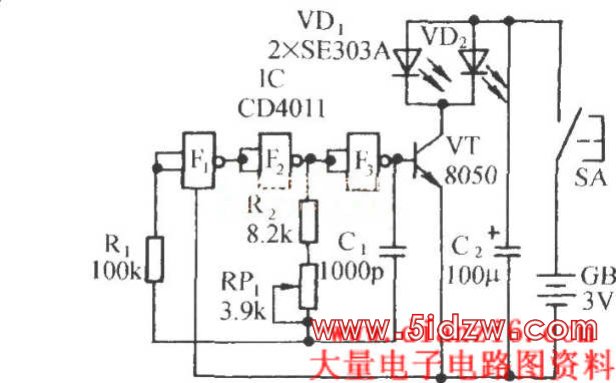

红外发射电路：

振荡频率：

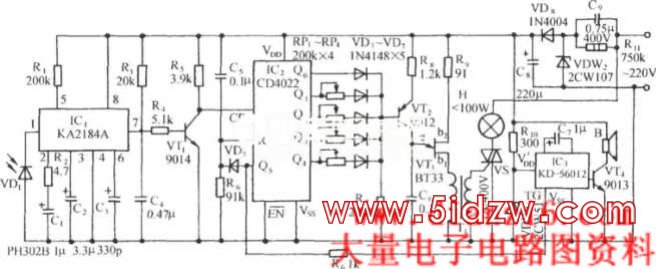

红外接收控制电路：
