YN5048红外发射IC的典型应用电路,http://www.5idzw.com
YN5048 SE303
相关元件PDF下载:
YN5048 SE303
YN5048红外遥控发射器内部采用COMS结构,工作电压范围宽(1.5~5.0V),它主要应用于电视机、音响、录像机以及各种遥控电路中。同类型号还有BL9148、TC9148。

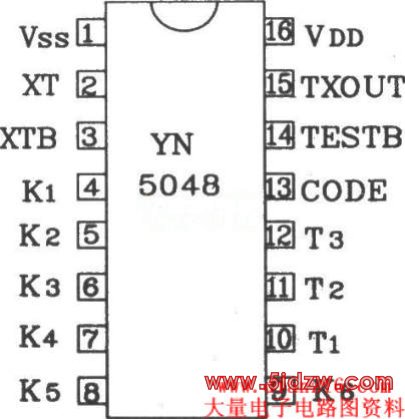

YN5048外形引脚图

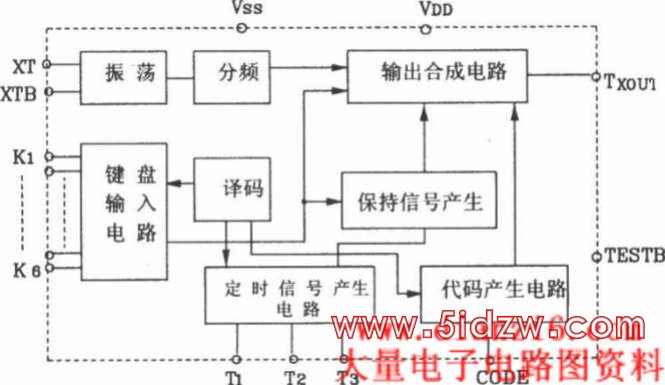

YN5048内部原理框图
YN5048红外遥控发射器极限工作参数如下图所示:

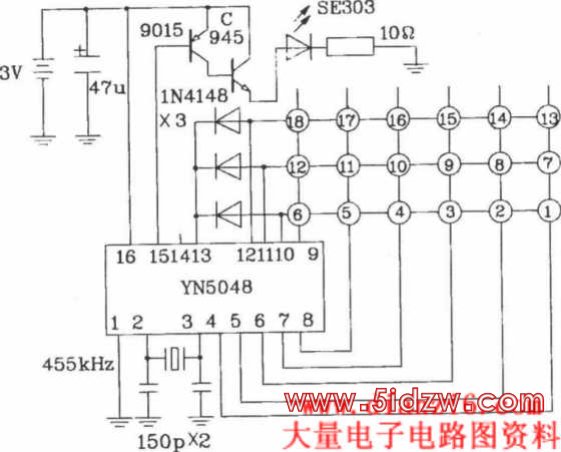

YN5048红外发射IC的典型应用电路
