YN5103与译码器YN5203配合使用可广泛应用于汽车保安系统、建筑大门保安系统、家用电器多路遥控等方面。

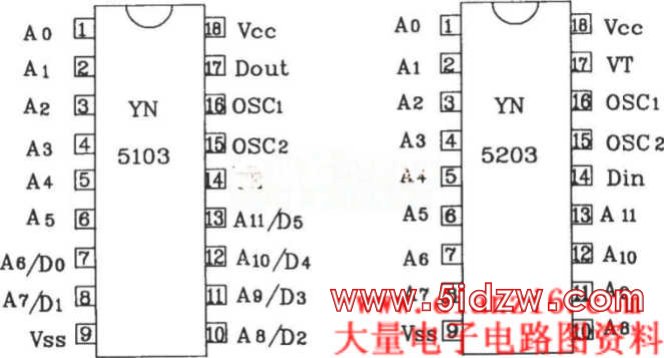

                                                                                  YN5103／5203外形引脚图

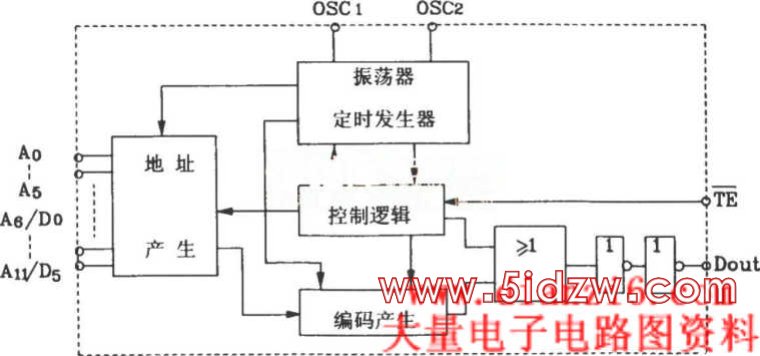

                                                                              YN5103内部原理框图

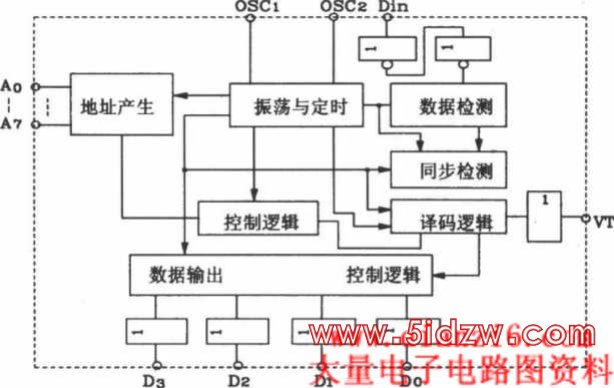

                                                                                 YN5203内部原理框图

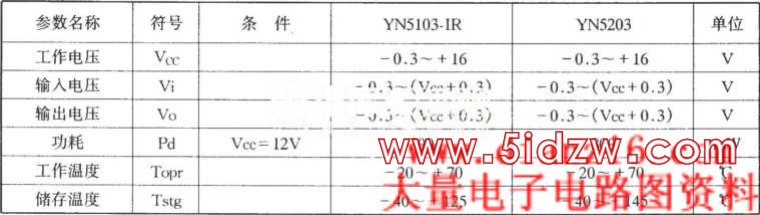

YN5103/YN5203编码/译码器极限工作参数：

一般应用时YN5203解码器振荡频率应为YN5103-IR编码器振荡频率的2.5～8倍。如下表中给出了配对使用时的三组电阻值。

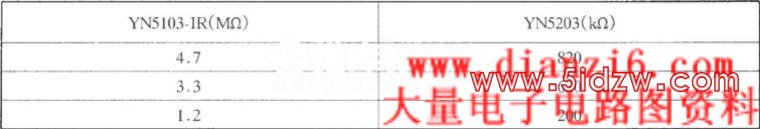

                                                                                                                                          配对电阻值

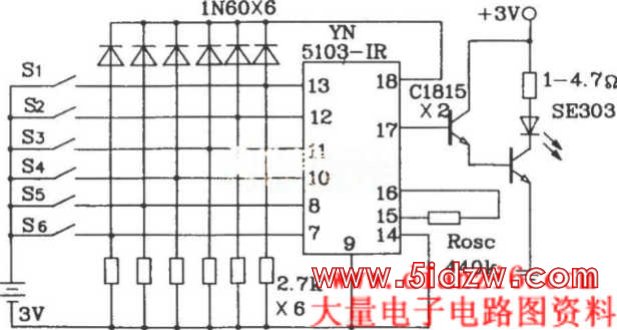

YN5103-IR构成红外编码电路

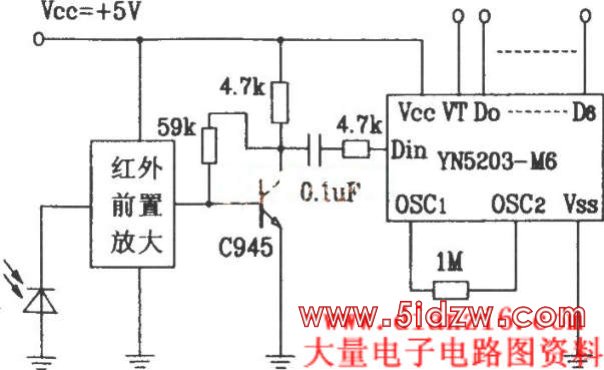

                                  YN5203-M6构成红外解码电路

上图二者对应振荡电阻Rosc为YN5103：440k，YN5203：1M。
