DTMF无线寻呼系统,http://www.5idzw.com
UM97085 S&P27A 7806 S&P27B YN9101 CD4511 KD9561 9013 8050
相关元件PDF下载：
UM97085 S&P27A 7806 S&P27B YN9101 CD4511 KD9561 9013 8050

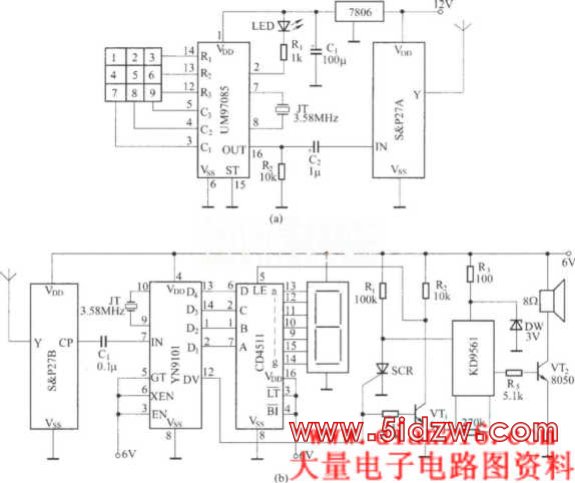

利用DTMF编码器输出的双音多频编码信号对发射载频进行调制，可以组成一个DTMF编码的无线电寻呼系统。本电路采用DTMF编码电路UM97085和译码电路YN9101组成一个小型的无线寻呼系统，用于小型企业内部寻呼，既方便又经济.如图所示，其中(a)所示为DTMF编码无线电发射电路，图(b)所示为无线电接收解调、DTMF译码及音响信号发声电路。
