电动单梁吊车遥控器

11-21 13:05:08 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:118次
标签：电路图讲解,电路图练习,http://www.5idzw.com 电动单梁吊车遥控器,http://www.5idzw.com

相关元件PDF下载：


TWH9256   TWH9238   MPSH10   CD4081   7806   9013

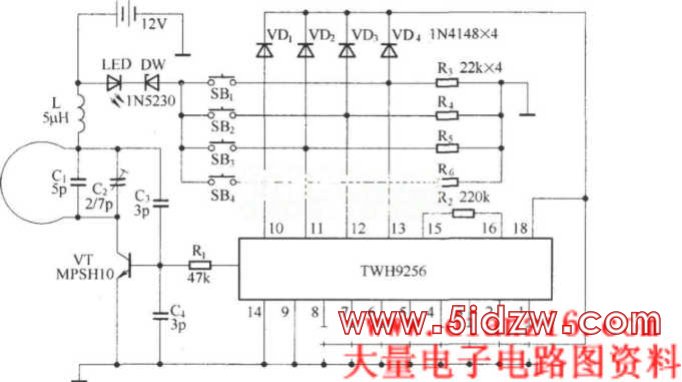

       电动单梁吊车又称电动葫芦，是工厂里常用的小型起重搬运设备，通常总是采用拖线开关操作，很不方便。该电路用无线电遥控组件TWH9236／38组成无线电遥控操作电路，如图所示。遥控发射器为成品件,即TWH9236,其内部原理图如下所示

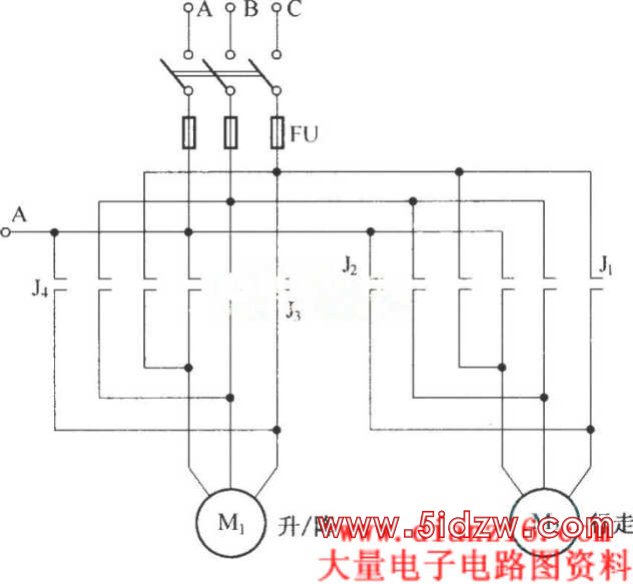

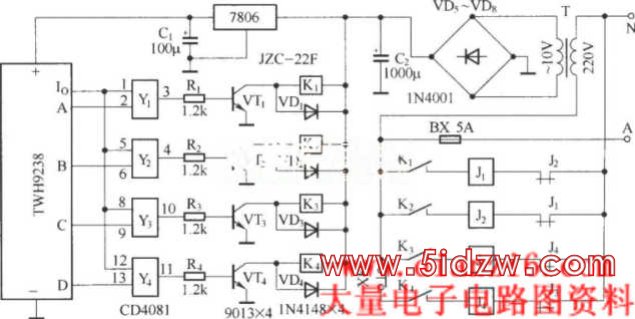

遥控接收控制电路如下所示:



，电动单梁吊车遥控器
