无线遥控开关电路(一),http://www.5idzw.com
S8050 C8050 3DG8050 NE555 T631 LM567

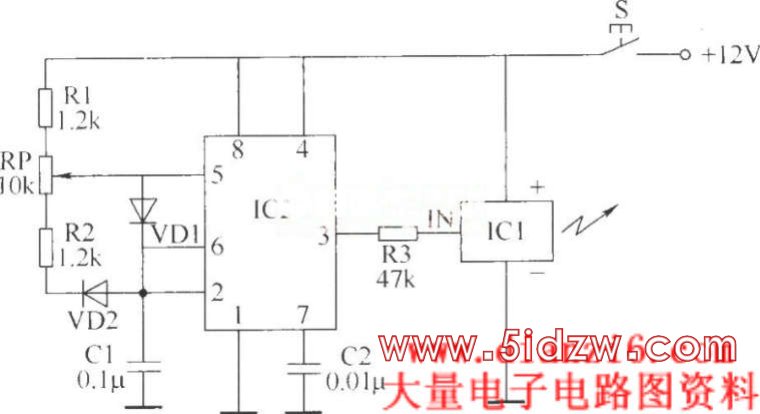

本例介绍一款采用微型无线遥控发射、接收器件制作的无线遥控开关，它具有电路简单、容易制作、调试方便等特点，可用于脉冲触发电路或控制短时间工作的电器设备(例如电动窗帘、电动卷帘门、电动玩具等)。 该无线遥控开关电路由无线遥控发射电路和无线遥控接收控制电路组成。 无线遥控发射电路由控制按钮s、无线遥控发射头ICl、时基集成电路IC2、二极管VD1、VD2、电阻器R1～R3、电位器RP和电容器C1、C2组成，如图所示。

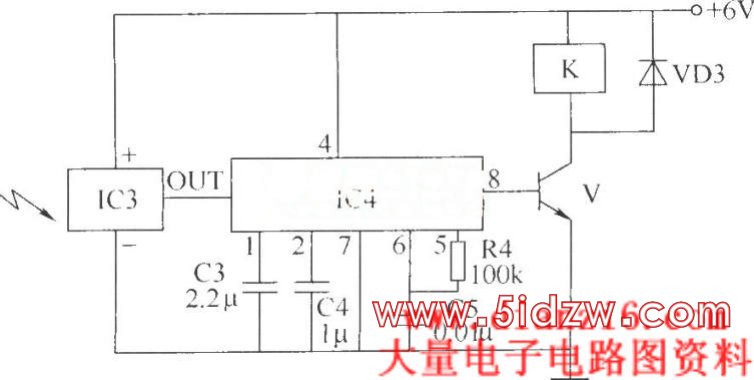

无线遥控发射电路 无线遥控接收控制电路由无线遥控接收头IC3、译码器和控制执行电路组成，如图所示
无线遥控接收控制电路元器件选择 R1～R4选用1／4W碳膜电阻器或金属膜电阻器。 RP选用实心可变电阻器。 C1～C5均选用独石电容器。 VD1～VD3均选用1N4148型硅开关二极管。 V选用S8050或C8050、3DG8050型硅NPN晶体管。 IC1选用T630型一体化无线遥控发射头；IC2选用NE555型时基集成电路；IC3选用与IC1配套的T631型无线遥控接收头；IC4选用LM567型译码集成电路。 S选用动合(常开)型按钮。 K选用6V直流继电器，其触头电流容量可根据受控电器功率而定。
相关元件PDF下载：
S8050 C8050 3DG8050 NE555 T631 LM567
本例介绍一款采用微型无线遥控发射、接收器件制作的无线遥控开关，它具有电路简单、容易制作、调试方便等特点，可用于脉冲触发电路或控制短时间工作的电器设备(例如电动窗帘、电动卷帘门、电动玩具等)。 该无线遥控开关电路由无线遥控发射电路和无线遥控接收控制电路组成。 无线遥控发射电路由控制按钮s、无线遥控发射头ICl、时基集成电路IC2、二极管VD1、VD2、电阻器R1～R3、电位器RP和电容器C1、C2组成，如图所示。
无线遥控发射电路 无线遥控接收控制电路由无线遥控接收头IC3、译码器和控制执行电路组成，如图所示 无线遥控接收控制电路元器件选择 R1～R4选用1／4W碳膜电阻器或金属膜电阻器。 RP选用实心可变电阻器。 C1～C5均选用独石电容器。 VD1～VD3均选用1N4148型硅开关二极管。 V选用S8050或C8050、3DG8050型硅NPN晶体管。 IC1选用T630型一体化无线遥控发射头；IC2选用NE555型时基集成电路；IC3选用与IC1配套的T631型无线遥控接收头；IC4选用LM567型译码集成电路。 S选用动合(常开)型按钮。 K选用6V直流继电器，其触头电流容量可根据受控电器功率而定。
