开关关断长延时电路图,http://www.5idzw.com

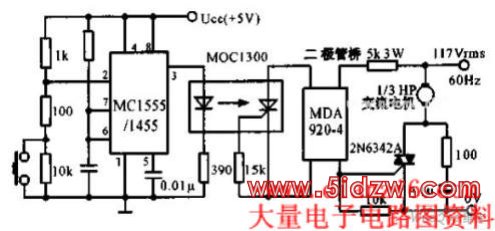

开关关断长延时电路如下图所示，将定时器、光电耦合器、桥式可控硅交流开关和双向可控硅组合在一起，构成开关断开长延时电路。当控制按钮释放后，保持电机或其它交流电器通电1小时。按钮闭合，2脚电压降压Ucc/3以下，输出端3脚变高，发光管导通发光，桥式可控硅交流开关触发双向可控硅使电机运转。同时7脚的电容器开始充电，直至其电压上升到2Ucc/3时，定时器输出端变低，电机才停止运转。
，开关关断长延时电路图
开关关断长延时电路如下图所示，将定时器、光电耦合器、桥式可控硅交流开关和双向可控硅组合在一起，构成开关断开长延时电路。当控制按钮释放后，保持电机或其它交流电器通电1小时。按钮闭合，2脚电压降压Ucc/3以下，输出端3脚变高，发光管导通发光，桥式可控硅交流开关触发双向可控硅使电机运转。同时7脚的电容器开始充电，直至其电压上升到2Ucc/3时，定时器输出端变低，电机才停止运转。
，开关关断长延时电路图
