可预置的模拟定时器电路图,http://www.5idzw.com

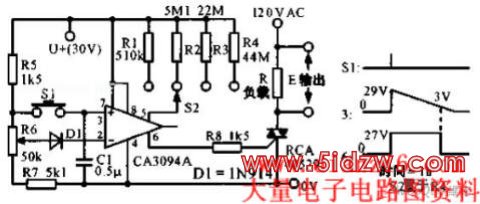

可预置的模拟定时器电路如下图所示，利用可编程功率开关CA3094，可以构成可预置的模拟定时器。电路给出四种延时选择，用电位R6来设置初始时间。当S2接通R4时，按一下S1，双向可控硅可导通1小时。
，可预置的模拟定时器电路图
可预置的模拟定时器电路如下图所示，利用可编程功率开关CA3094，可以构成可预置的模拟定时器。电路给出四种延时选择，用电位R6来设置初始时间。当S2接通R4时，按一下S1，双向可控硅可导通1小时。
，可预置的模拟定时器电路图
