利用556构成的顺序定时器电路图,http://www.5idzw.com

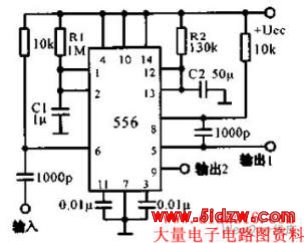

利用556构成的顺序定时器电路如下图所示，双定时器556的第一个定时器输出1通过0.001μF耦合电容加到第二个定时器的输入端8脚，得到总延时等于两个延时之和，即1=1.1（R1C1+R2C2）。把连接6脚的导线瞬间接地也可以启动第一个定时器。
，利用556构成的顺序定时器电路图
利用556构成的顺序定时器电路如下图所示，双定时器556的第一个定时器输出1通过0.001μF耦合电容加到第二个定时器的输入端8脚，得到总延时等于两个延时之和，即1=1.1（R1C1+R2C2）。把连接6脚的导线瞬间接地也可以启动第一个定时器。
，利用556构成的顺序定时器电路图
