提高抗干扰性能的定时电路图,http://www.5idzw.com

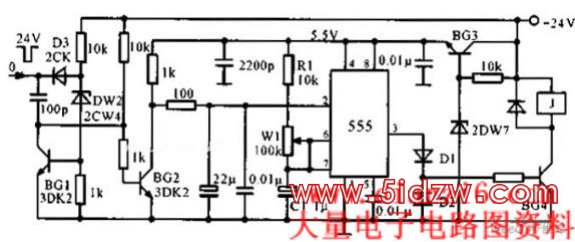

提高抗干扰性能的定时电路如下图所示,在业控制中,高频火花干扰、电磁干扰及继电器的吸合与释放等,常常给电路带来有害影响。该电路具有较强的抗干扰能力。BG3和2DW7构成降压稳压电路,对24V电源时行干扰滤波;提高触发脉冲幅度(24V),BG1和DW2等组成高阈值反相器,可以抑制幅度较小的干拢脉冲;BG2和一些阻容元件,用于滤掉窄脉冲干扰。
,提高抗干扰性能的定时电路图
提高抗干扰性能的定时电路如下图所示,在业控制中,高频火花干扰、电磁干扰及继电器的吸合与释放等,常常给电路带来有害影响。该电路具有较强的抗干扰能力。BG3和2DW7构成降压稳压电路,对24V电源时行干扰滤波;提高触发脉冲幅度(24V),BG1和DW2等组成高阈值反相器,可以抑制幅度较小的干拢脉冲;BG2和一些阻容元件,用于滤掉窄脉冲干扰。
,提高抗干扰性能的定时电路图
