准确度为1秒的0-10分钟定时器电路图,http://www.5idzw.com

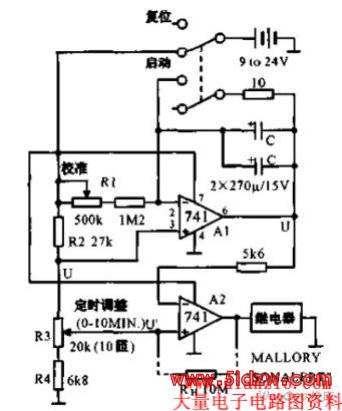

准确度为1秒的0-10分钟定时器电路如下图所示，利用两个运入741及电阻、电容元件，可以组成准确度为1s的0-10分钟定时器，校准后，准确度与电源电压无关，因为电源电压同时影响充电电压的和比较器的阈值电压。定时器的延迟时间为CR1R3/R2。
，准确度为1秒的0-10分钟定时器电路图
准确度为1秒的0-10分钟定时器电路如下图所示，利用两个运入741及电阻、电容元件，可以组成准确度为1s的0-10分钟定时器，校准后，准确度与电源电压无关，因为电源电压同时影响充电电压的和比较器的阈值电压。定时器的延迟时间为CR1R3/R2。
，准确度为1秒的0-10分钟定时器电路图
