差动输入/输出的增益可编程放大器(PGA202)电路图

09-02 17:20:58 | http://www.5idzw.com | 运算放大电路电路图 | 人气:972
标签:电路图讲解,电路图练习,http://www.5idzw.com 差动输入/输出的增益可编程放大器(PGA202)电路图,http://www.5idzw.com

  如图所示为差动输入/输出增益可编程放大电路。该电路采用两片PGA202集成电路并接而成。PGA202为场效应管输入型仪用集成运放,其增益具有4种不同数值:l、10、100和1000。电路中A0(引脚l)和Al(引脚2)为增益控制端,A0和A1处于不同电平(“1”或“0”)时,其增益数值不同。由于图示电路中两个放大器采用并接形式,因而电路的总增益为单片增益的两倍,即Vo=2Av1Vi,其中Av1为单片放大电路的增益,因而该电路的总增益为Av2=2Av1,相应Av2的数值也有4种:2、20、200和2000。总增益Av2与增益控制端A0、Al的关系列于下表。

差动输入/输出的增益可编程放大器(PGA202)<a电路图 src="/adianzi/UploadPic/2010-11/20101121215059606.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>



  图1 差动输入/输出的增益可编程放大器(PGA202)电路图

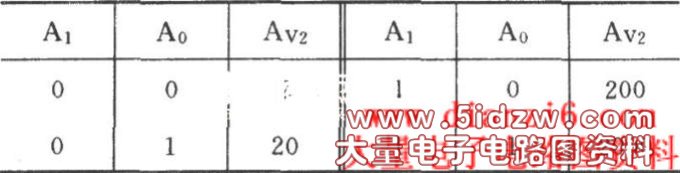

总增益Av2与增益控制端A0、Al的关系表



  表1 总增益Av2与增益控制端A0、Al的关系表
