μA709构成的基本反相放大电路图

11-21 21:52:32 | http://www.5idzw.com | 运算放大电路电路图 | 人气:924
标签:电路图讲解,电路图练习,http://www.5idzw.com μA709构成的基本反相放大电路图,http://www.5idzw.com

  如图所示为μA709构成的基本反相放大电路。

μA709构成的基本反相放大<a电路图 src="/adianzi/UploadPic/2010-11/20101121215232360.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

  由图可知,反馈电阻Rf将输出端与输入端相连。由于该电路输出、输入电压反相,所以Rf引入了电压并联负反馈。由此使放大电路工作在运放传输特性的线性区,即输出电压与输入电压成正比关系。此外,在反相输入端串联电阻Ri,它就是运算放大电路的输入电阻。Ri增大可减轻信号源的负荷。

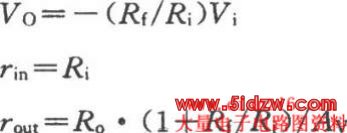

基本关系:

式中:Ro——运算放大器(芯片)的输出电阻;

Av——运算放大器开环放大倍数。

 为了减小失调电压,应正确选择同相输入端的外接电阻Rc的值。通常应有 Rc=Rf//Ri,上式称为输入端平衡条件。

  μA709的主要性能:

μA709的主要性能表
