单端输入变为差动输入馈线驱动器(OPA2604、BUF634)电路图

09-02 17:20:30 | http://www.5idzw.com | 运算放大电路电路图 | 人气:357
标签:电路图讲解,电路图练习,http://www.5idzw.com 单端输入变为差动输入馈线驱动器(OPA2604、BUF634)电路图,http://www.5idzw.com

  如图所示为单端输入变为差动输入馈线驱动器。电路中使用4块不同的集成运放:高保真双运放OPA2604,它为场效应管输入型运放;两块250mA高速缓冲器BUF634,其工作于宽带方式(将管脚1与负电源端引脚4短接),即其带宽被扩展为180MHz左右,此时BUF634的电压放大倍数为1;还有一块INA103运放,该运放为低噪声、低失真仪表放大器.必要时,也可以采用INA101去置换INA103。

单端输入变为差动输入馈线驱动器(OPA2604、BUF634)<a电路图 src="/adianzi/UploadPic/2010-11/20101121215132947.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

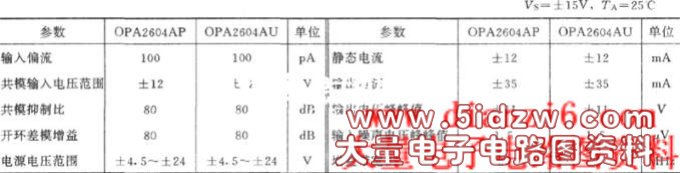

  集成双运放OPA2604的主要参数(典型值):

集成双运放OPA2604的主要参数表



  ,单端输入变为差动输入馈线驱动器(OPA2604、BUF634)电路图
