缩水率机,顾名思义就是测量织物缩水率的机器,我们的第一代产品用目前的眼光来看,体积庞大,外观粗糙,电路陈旧不简洁,可靠性差,主要部件均为自产,如电机等还经常损坏。这次,经过市场调查和分析,我们发现西门子和滚筒式洗衣机的外观,机械结构、电机、电磁阀等在同行中都较领先,而且和我们的要求相近。因此,我们提出了利用西门子壳体改制缩水率机的构想,通过解剖,摒弃了其所有机械程控部分,改用我们自己设计的新的控制系统。程序按照有关国际和国内标准运行,经过实践证明,我们的方案是成功的!
本文主要介绍传感器的数据采集过程,并对其器件的用法和电路的整个工作流程都作了详细的说明。

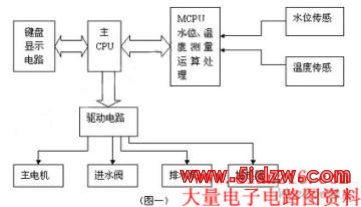

一. 系统结构
(图一)
1、键盘显示电路,如按键的查询、温度的显示、水位的显示等均要由它来完成。因此,按键和面板显示不能占主CPU太多的时间,因此,我们采用非常成熟的8279芯片来管理键盘和显示,达到了很好的效果。
2、传感器的数据采集,单用一片AT89C52作为温度数据和压力数据的采集。
数据采集完成以后通过RS485信号传给主CPU板。
3、外设的驱动部分通过固态继电器完成。固态继电器无机械触点、带光电隔离、驱动简单、无火花,更重要的是有过零触发,使用电设备的开关均在输入AC的零点,减小了干扰。所以,在本机中,这些设备均采用固态继电器(其中,电机调速部分采用DCSSR)。在整个过程中,电机的控制是关键,通过对其电机的结构及电路的彻底解剖后,发现其控制电路是一块由从MOTOROLA公司产的TDA1085C的专用电路控制,整个控制部分做得简洁可靠。有鉴于此,我们决定通过间接控制这块板来达到控制电机的目的。这样,既节约了成本,又提高了可靠性
4、主CPU板为整个系统的核心,它完成传感器数据的采集并进行处理,然后送显示,并且按程序要求驱动外设动作。其中,主CPU和键盘显示电路接口时禁止主CPU数据总线直接和外设进行IO操作(通过扁平电缆和对方相连),保证了显示的稳定,按键的正确判断。主从两CPU之间采用半双工RS485接口进行串行通讯,抗干扰能力很强。同时,由于从CPU已将温度、水位等数据处理整合,打包后发给主CPU,减轻了主CPU的负担。由于整个系统的需要扩展的口线很多,所以在主电路中采用逻辑整合芯片ISPLSI2064来扩展I/O口以及其它逻辑功能的完成。
二.传感器的数据采集电路
(图二)
1. 水位检测

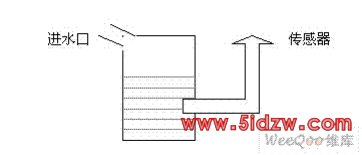

在技术要求中有实时显示水位这一要求,按照以前那种方法(浮子法)只能有几个水位点,而不能连续测量,而且老是发生水位失控产生溢出的现象,所以我们选用美国SMI公司微压传感器SMI5551,利用原有皮管,用测量水位变化导致气压的变化来间接测量水位,原理如图三:
(图三)
2. 信号的放大调整
鉴这种传感器为微压传感器,输出为毫伏级,所以用仪表放大器进行放大。
仪表放大器选用美国TI公司的INA128,它是一种低电压通用型仪表放大器,
其特点如下:
低失调电压:50μVmax;
低漂移:0.5μV/℃max;
低输入漂流:5nA max;
高共模抑制比:120dB min;
宽通带:200kHz (G=100);
输入过压保护:±40V;
宽电源电压范围:±2.25~±18V;
低静态电流:700μA;
8脚塑料DIP和SO-8封装。
由于特性优良,加之体积小,并可用一个外部电阻方便地从1到10000设定增益,使得INA128能够广泛应用于信号采集放大、医用仪器及多通道系统等很多领域,可以在低至±2.25V的电源电压下工作并且静态工作电流很小,是便携式和其它用电池供电系统的理想器件。
A. INA128应用注意事项
增益设定
图二表示了INA128的基本连接。用一个独立的外部电阻RG可以获得的放大倍数为:G=1+50kΩ/RG。
式中50kΩ为INA128内部的两个放大器反馈电阻之和,它们都经过激光校正,具有很高的精度和很小的温度系数,手册给定的器件性能已经包括了它们的影响。外接电阻的精度及温度稳定性直接影响增益,特别是增益较大时(G≥100),连线及插口的电阻也会对增益带来附加误差。也就是说,式中的RG值应为外接电阻与连线等杂散电阻的总和。
噪声干扰
INA128的内部噪声很小,当G≥100时,0.1到10Hz的低频噪声大约只有0.2μVp-p,这比目前最新的低噪声斩波放大器还要小很多。为减小外部干扰和电源噪声的影响,应在紧靠电源引脚的地方加接去耦电容器。
另外,输出电压是以Ref端为参考点的,一般情况下,Ref应该良好接地,以保证放大器良好的共模抑制比。在引脚Ref增加8Ω的串联电阻,就会使共模抑制比下降80dB(G=1)。
本例中在Ref端接1.2V基准是为了配合微压传感器SMI5551的输出范围以及后级AD转换的输出范围。
失调补偿
INA128经过激光校正,因此,失调和温漂都很小,多数情况下无需调整,必要时可对电路进行外部补偿。加电压跟随器将调零电路与仪表放大器加以隔离,维持引脚Ref的低阻抗,保证了放大器良好的共模抑制比。电流源可用集成电路(例如REF200),也可用电阻代替。当然,用电阻时,电源不稳会对输出产生影响。
输入端电荷泄放通路
INA128的输入阻抗很高,容易产生电荷积累,使输入端电压超过共模电压容许范围,造成输入放大器饱和。但可为电荷提供泄放通路的几种方法。利用变压器的次级中心抽头作为泄放通路。对于热电偶这类低阻抗信号源,在一端接泄漏电阻。而对于高阻信号源,象话筒和水下检测器等,应采用对称电路,以减小输入失调,提高共模抑制比。
共模输入信号范围
若输入信号中的共模电压过大时,会使输入放大器饱和。在临界饱和时,VO的输出电压为VO=VCM-VO/2。INA128的线性输入范围大约从负电源以上1.7V到正电源以下1.4V。对于确定的电源电压,输出电压Vo越大,允许的共模信号越小。如果过大的共模输入AO使得饱和。
低电压运行
INA128的最大特点是适用的电源电压范围很宽。电源电压从±2.25V到±18V变化时,大部分参数仍能维持很好的性能,INA128可在低电压下使用,可以作为便携式或电池供电系统的理想器件。但在低电压使用时要特别注意,保证输入信号被限制在线性范围之内,共模输入电压也不能太大。
输入保护
INA128的输入保护电路都可提供±40V的过压保护,即是说,一个输入端加-40V电压、另一个输入端加+40V电压也不会带来损坏。在正常信号条件下,过压保护电路呈现低串联阻抗;当输入电压过大时,保护电路可使输入电流限制在1.5~5mA的安全范围之内。INA128在不加电源的情况下,对输入端可能产生的静电电荷也具有过压保护作用。
三. AD转换电路
INA128把毫伏级信号放大为1.2V---5V,再由AD转换为数字量。
AD转换器选用用美国TI公司的高速8位模数转换器TLC0820AC。
TLC0820AC是先进LinCMOS 8位模数转换器。均由两个4位快闪转换器、一个4位数模转换器、一个加法(误差)放大器、控制逻辑及一个结果锁定电路构成。改进的快闪技术可使低功率集成电路在整个温度范围内以1.18μs完成8位转换。片内采样与保持电路具有100ns采样窗,允许这些器件以高达100mV/μs的斜升速率转换连续模拟信号而无需外部采样器件。与TTL兼容的3态输出驱动器及两种工作方式允许与不同微处理器接口。其特点如下:
