先进的LinCMOS硅门技术
8位分辨率
差分基准输入
并行微处理器接口
在温度范围内转换及存取时间,读方式:2.5μs Max
无需外部时钟或振荡器
片内采样与保持
单5伏电源
用TLC0820AC转换为数字信号后,再参照量化曲线算出水位,并且取多次水位的平均值以消除由于滚桶的转动而引起水位的变化。用软件自动完成了放大器的漂移的消除和调零功能。
四.通讯接口电路

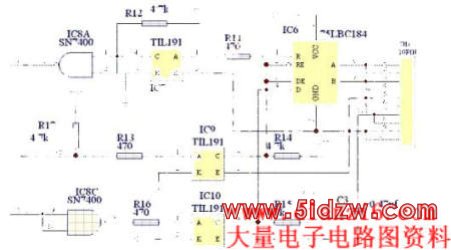

图四
主从两CPU之间采用半双工RS485接口进行串行通讯,抗干扰能力很强。同时,由于从CPU已将温度、水位等数据处理整合,打包后发给主CPU,减轻了主CPU的负担。
RS485串行通讯接口选用用美国TI公司75LBC184,并通过光藕TIL191和SN7400进行电气隔离。
SN75LBC184差分数据线收发器商业标准兼容,片内A、B引脚接有高能量瞬变干扰保护装置,这种结构能承受峰值为400W(典型值)的过压瞬变(如雷电、静电放电和交流电故障),从而显著地提高了器件抗过压瞬变的可靠性。普通的RS-485收发器很容易被过压瞬变损坏,如果要有效地加以保护,一般需外加包括隔离变压器在内的保护器件。若使用LBC184,可直接与传输线相接而不需要任何外加保护元件,这提供了一种可靠、低价和简单的设计方案。
本器件还具有适合于电噪声环境中的合用数据总线应用的许多特点。差分驱动器设计成限斜率的,这种设计,通信数据率仍可达250kbit/s,并使电磁干扰减到最小,同时能减少传输线终端不匹配引起的反射,因而可降低对传输线匹配的要求。接收器的独特设计是当输入端开路时,其输出为高电平,这一特性保证接收器输入端电缆有开路故障时,不影响系统的正常工作。接收器的另一特点是输入阻抗为RS-485标准输入阻抗的2倍(≥24kΩ),故可以在总线上连接64个收发器。
SN75LBC184将RS485通信中各种故障(包括瞬变电压、ESD、电磁干扰、总线开路、热故障等)的防范措施集成到一个芯片内。SN75LBC184不仅可以抑制瞬变电压(如雷电等),还有其它多种故障抑制特性,是RS485通信中常见故障最完全的集成解决方案。
特性
具有瞬变电压抑制功能,能防雷电和抗静电放电冲击
限斜率驱动器,使电磁干扰减到最小,并能减少传输线终端不匹配引起的反射
总线上可挂64个收发器
具有热关断保护
低禁止电源电流:300μA(最大)
接收器输入端开路故障保护
ESD电压可达±8kV
将收发器和瞬变电压抑制器集成在一起,节省电路板空间,特别适合于野外或工业现场的通信。
SN75LBC184提供8脚塑料DIP(N)封装和SOIC(D)封装。
SN75LBC184:0℃~70℃
五.总结
通过以上对硬件的介绍,再配合适当的软件本系统就可稳定可靠的完成各传感器的数据采集并实时发送给主CPU以实现对整各系统的控制。
