R1选择10K,R2选择1K,这时在FM4的输入端将得到约85-100mv的音频信号.FM4模块上标注有发射频率,如需改变,稍微拨动一下BA1404芯片第10脚附近的线圈即可。
注意事项:
1,FM4的音源必须是L,R立体声,收音机必须可以接收FM立体声广播.
2,FM4的电源正,负极不得接反,且不得高出3.6V,否刚电路损坏.
4。调频晶振式发射/接收模块JFM1

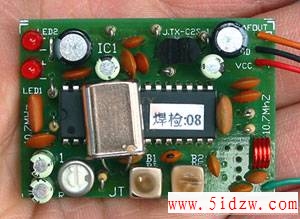

JFM1调频晶振式模块工艺精湛，由发射机和接收机两部分组成，均为电路裸板结构，可以用来传输音频信号，信号调制方式采用晶振稳频，频率非常稳定，传输频率选用79MHZ等调频广播频段外的频点，避免了和正常广播互相干扰，JFM1可以用于演讲、教学、玩具、防盗监控等诸多领域。

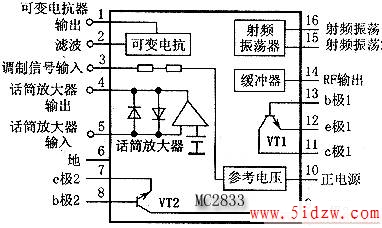

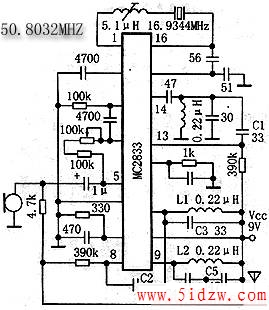

JFM1发射模块使用了美国摩托罗拉的专用发射芯片MC2833，芯片内部已经含有晶振电路、音频调制电路和射频放大电路，模块使用了起振效果最佳的基频振荡电路，将发射模块上的13.1667基频经过6倍频后进行发射。用户使用时只要配上3～9伏的直流电源就能正常工作。
JFM1接收模块使用SONY公司最新的Radio芯片CXA1691S,并加入乘法衫的外围控制电路,它包含高频,混频,中频,低频及其所有附属电路,完成了天线输入至音频输出间的所有信号处理功能,只需加上电源和一只喇叭即可组成高灵敏度的放音装置。JFM1接收模块设计很紧凑,为一块裸板,大小相当于一只火柴盒。

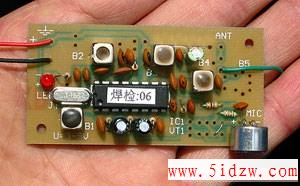

JFM1发射模块
绿线:软天线
红线:接电源正极
黑线:接电源负极
JFM1接收模块
绿线:软天线
红线:接电源正极
黑线:接电源负极和喇叭负极
棕线:接喇叭正极
R: 音量调整
LED1: 电源指示
LED2: 静噪指示
JFM1调频模块的传输距离约50～120米，如果将发射和接收模块上的15厘米软天线换成50～100厘米的拉杆天线后可以增大距离，如果希望传输较远的距离，应该使用较高的发射电压和较长的拉杆天线，并且发射机可以放在高处。
JFM1一般供货时工作频率为79MHZ，如果预订可以提供79、80、82、82、86MHZ的工作频率。JFM1模块的上可调电感都经过专业仪器精密调整过，用户不要自行改变。
实际试用：
JFM1模块发射机用9伏电池供电，接收机用两节5号电池供电，扬声器用8欧姆小喇叭，天线用1米的软线树立起来，当发射机离地面5米左右时，空旷地可以传输80米，音质非常清晰，没有频率飘移或者不稳定的现象，而且传输的声音非常干净，没有干扰杂音，只有轻微的沙沙高频噪音，在居民住宅楼中可以传输20米，大约能穿透2～3层楼。
JFM1模块的低功耗、高稳定性和高质量音质可以广泛用于无线卡拉OK话筒或者无线电话录音和防盗监听领域中。
5。3瓦大功率调频发射/接收设备
这是大功率的调频发射接收设备，发射功率为3瓦，发射频率为36MHZ，发射机配有大型散热片，所以可以24小时长时间。发射机在7伏工作电压是工作电流为500毫安，12伏工作电压时工作电流为1100毫安。接收带有静噪功能，接收机上有两个可调电阻可以分别调整接收机的音量和静噪灵敏度，接收机上有LM386功率放大集成电路，可以直接驱动扬声器。发射机可以直接和驻极体话筒连接，天线可以选配20厘米的橡胶天线或者是1米的可弯折的金属拉杆天线，金属拉杆天线效率要高于橡胶天线，这款设备可以无线传输1～5公里。
，微型高效调频发射模块
