复到静止状态。而实际使用的继电器可以有一至六组接触点。继电器的型号不同，技术参数也不同，使用中要注意。继电器还分交流继电器和直流继电器，这是指继电器的线圈所加的电压是交流还是直流。在选用继电器时要考虑继电器线圈的工作电压，还要考虑继电器触点负载的电压和电流情况。本电路使用的继电器型号为JZC-23F,工作电压为6V,它的接线图(底视)见图6-3所示。
三极管VT1和VT2为9014硅材料NPN型三极管,要求三极管的共发射极放大倍数β大于100倍。
二、电路的制作与调试
图6-5是40mm×25mm的光控电路的电路板安装图。图6-6是电路板安装实物图。制作前对照元器件图识别和检查所用元器件,要认清电阻器的色环;三极管的管脚也一定要辨认清楚。要对照图6-5、图12-6和电原理图进行元器件的安装,焊接前做好元器件引线的处理工作,焊接时可先焊电阻器、二极管和微调电阻器,再焊三极管和继电器,最后连接光敏电阻器和电源线。继电器旁边的三个接点是连接受控电器的,下边的一对是我们用的常开触点。
电路装好后可以接上6V电池进行试验。当光敏电阻器受到强的光照时,继电器不动作;如果外界的光线较暗,可以听到继电器的吸合声。调节微调电阻器的阻值,可以改变继电器吸合时所需要的光照亮度。微调电阻器的阻值越大,继电器吸合时所需要的光照亮度越弱。
图6-5 电路板安装图
图6-6 电路板安装实物图
图6-7 光控报警器
复到静止状态。而实际使用的继电器可以有一至六组接触点。继电器的型号不同，技术参数也不同，使用中要注意。继电器还分交流继电器和直流继电器，这是指继电器的线圈所加的电压是交流还是直流。在选用继电器时要考虑继电器线圈的工作电压，还要考虑继电器触点负载的电压和电流情况。本电路使用的继电器型号为JZC-23F,工作电压为6V,它的接线图(底视)见图6-3所示。
三极管VT1和VT2为9014硅材料NPN型三极管,要求三极管的共发射极放大倍数β大于100倍。
二、电路的制作与调试

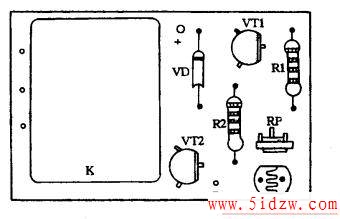

图6-5是40mm×25mm的光控电路的电路板安装图。图6-6是电路板安装实物图。制作前对照元器件图识别和检查所用元器件,要认清电阻器的色环;三极管的管脚也一定要辨认清楚。要对照图6-5、图12-6和电原理图进行元器件的安装,焊接前做好元器件引线的处理工作,焊接时可先焊电阻器、二极管和微调电阻器,再焊三极管和继电器,最后连接光敏电阻器和电源线。继电器旁边的三个接点是连接受控电器的,下边的一对是我们用的常开触点。
电路装好后可以接上6V电池进行试验。当光敏电阻器受到强的光照时,继电器不动作;如果外界的光线较暗,可以听到继电器的吸合声。调节微调电阻器的阻值,可以改变继电器吸合时所需要的光照亮度。微调电阻器的阻值越大,继电器吸合时所需要的光照亮度越弱。
图6-5 电路板安装图
图6-6 电路板安装实物图
三、光控电路的工作原理

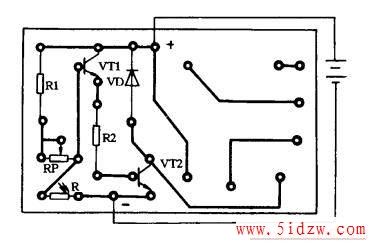

图6-4是光控电路的电原理图。三极管VT1的基极电压由电阻器R1、微调电阻器RP和光敏电阻器R的分压而决定,当光线较强时光敏电阻器的阻值较小,三极管VT1的基极电压较低,三极管VT1和VT2截止,继电器不工作。当光线较暗时,光敏电阻器的阻值变大,三极管VT1的基极电压升高,三极管VT1和VT2同时导通,继电器吸合。电路中的二极管是为了保护三极管VT2而设置的,当三极管VT2由导通状态突然转变为截止状态时,继电器线圈内会产生一个高电压,这个高电压可以通过二极管来释放6-4中没有画出继电器的触点开关。
四、光控电路的其他应用
学生看书学习都需要一定的光照,光线太弱或光线过强,对眼睛都不利。为了保护视力可以用这个电路来控制讯响器做一个光控报警器,来监视阅读环境的亮度。如果你有兴趣也可以用它来控制小电动机等其他设备。图6-7就是一个光控报警器,它是将图6-4中的继电器换成一个蜂鸣器(要求工作电压与电源电压一致)而演变成的。当光线较暗时蜂鸣器会发出鸣叫,提醒人们开灯照明。
图6-7 光控报警器
如果你做好了这个电路,还可以改变它的用途,将它变为一个亮光控制电路。比如当光线达到一定亮度时,让小电动机转动等。这就需要你自己动脑筋想,动作做了。
以上我们用的都是继电器的常开触点,即继电器吸合时开关接通。也可以利用继电器的常闭触点来工作,请你想一想,应该怎样连接?用它可以做什么?
，路灯光控电路
