    由于以后的耳机放大电路还要用到这个PCB板子，所以首先应该申明，耳机放大器与前级的要求是不一样的，根据我的理解是：在保证各种失真很小，信噪比很高的情况下，前级需要的频响是平直的，相位移应该越小越好。而对于耳机放大器来说，由于耳机是感性负载，所以还要对频响和相位移做好匹配。

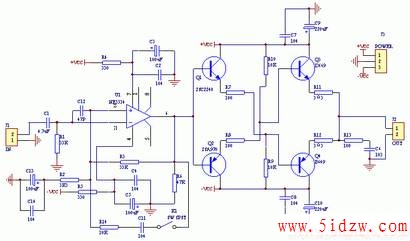

    元件规格见电路图（如果原理图与PCB板上的数值有差异，请以原理图为准)。

首先保证电源电压在+-15V----+-22V之间，为了适应大多数运放的要求，可以把电源电压选在+-18V。只要元件安装正确，电源电压正确，一般是不需要调整的。如果想对音质做进一步的修饰，可以考虑从以下几方面着手。

    电路看起来很简单，就是一个由单运放外加一个“射极交叉输出器”扩流，射极交叉输出器，我最早看的是用在视频电路中做缓冲用，可见这个电路的工作频率范围还是很宽的。由于电路采用的是交叉输出，直接偶合，分析电路就可以得到一个重要的结论：这个电路的热稳定性很好。
    但是，这个电路有一个致命的缺点就是只能工作在纯甲类状态，而且输出的电压范围也不是很大，好在我们的用途是前级放大，这些缺点对我们来说是无关紧要的。
    电路的设计是专为发烧友准备的，为了给制作者留出比较大的摩机空间，充分发挥每个发烧友对HI-FI的理解，PCB板子的设计上留有很大的发挥空间，可以通过调整不同的元件数值和连接方式，可以做成纯直流放大电路，也可以做成交流放大器，并且还可以通过调整负反馈网络的元件对音质进行修饰，达到符合自己听音要求的效果。，IC+射极交叉输出的前级
