b. 程序架构和实现

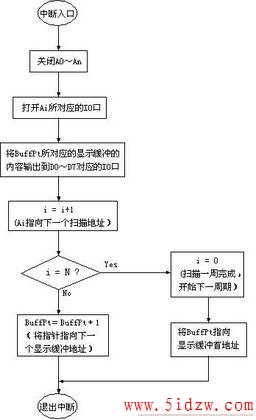

1． 扫描模块的实现：由于LED的扫描驱动是一个重复的不间断的过程，自然，定时中断是最好的实现方法，其流程如图6所示，其中BufFPt用于指向当前的显示缓冲区，Ai则为当前所需显示的LED组的地址编号，从0到N(N为总的LED组数)；

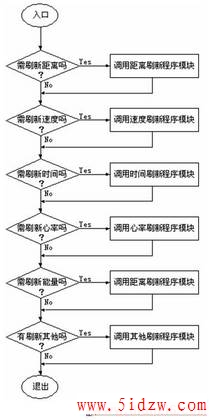

2． 刷新模块的实现：在MCU的程序设计中，一般将此模块置于16Hz的定时中断中（若主程序的循环周期不固定且最大的循环时间大于1/10秒时，常采用此架构）或主程序循环体中（此种情况主要时针对MCU时钟比较高的场合或不需考虑显示延时的情况下），通过检测对应的消息来决定其是否需要执行数据的刷新。以跑步机的设计为例，其功能流程如图7所示；
3． 字符、点阵发生器：由于在一些实际的应用中，可能的显示内容原则上是可预知的和有限的，特别是汉字的显示，因此其主要是通过定义相应的点阵来保存各种需要显示数据。为了便于程序的设计，一般需将其按照一定的排列规则来进行定义，同时也需要为各个需要显示的字符和图符进行编码，编码的规则必须有利于程序的设计和提高代码的效率，以求能够采用统一的查表指令来实现。
图6
注：上述的流程只是一个原理性的程序说明，在实际的应用中，需要根据MCU的特点及具体的硬件设计来进行程序的设计与简化。比如：在实际的项目中有8x8（或小于8x8）个LED需要驱动，而且所选的MCU又是8位或16位的，则此时的地址线的扫描将变得非常的简单，只要建立字节变量Ai，其初始值为0x01，然后在每次中断处理程序中需将Ai直接输出到LED扫描线所对应的IO口即可，随后将Ai左移一位，对8x8 LED情况，当Ai＝0时，表示一遍扫描完成，此时再将Ai设为0x01即可。对于显示的缓冲区的分配，同样可以根据实际的软件设计来分配具体的RAM地址空间，以进一步提高程序的执行效率。记住，由于LED的扫描需要占用较多的MCU时间，因此在进行扫描驱动的程序设计时，需要尽可能采用简洁高效的代码，以便提高MCU的工作效率。举例来说，假如需驱动8x8 LED，根据前面所讲的要求，所需的定时器的中断频率必须是大于等于8x32，即256Hz，若在此驱动代码中多增加一条语句，则MCU每秒就需要多执行256条代码，由此可见高效的代码对于LED驱动程序来讲是多么重要，特别是当MCU的时钟不够快时！
