气体/烟雾报警电路

09-08 11:52:23 | http://www.5idzw.com | 电子制作 | 人气:515
标签:电子小制作,http://www.5idzw.com 气体/烟雾报警电路,http://www.5idzw.com

本电路适合于多种气体的泄漏和烟雾进行报警。

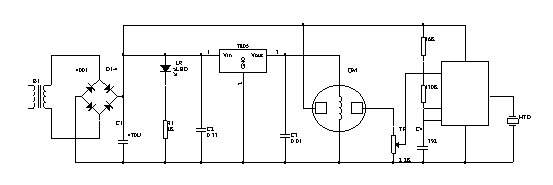

电路示于图,由电源电路、传感器和多谐振荡器构成。市电220V经变压器B降压、全桥整流、容滤波后,一路经集成三端稳压器稳压成 十 SV电源提供给气敏传感器使用,另一路直接供给多谐振荡标扬声器。传感器采用  QM—N 5或  QM 211型,是一种通用性比较强的气敏元件,适用于天然气、煤气、化石油气、汽油、一氧化碳、氢气、烷类、醇类(酒精L醚类、苯类挥发性气体,并可对木材、纸张;布、毛制品、橡胶制品、塑料制品及油脂等火灾形成的烟雾进行报警。当气敏元件接触到上述可燃性气烟雾时,其 A—B两电极间电阻值迅速降低,使时基集成电路IC 2的复位端(N E 5 5 5的④脚)电位上升.它达到约为电源电压时,IC 2及其外围阻容元件构成的多谐振荡器工作,从IC2的③脚输出音频信号和驱动蜂呜器发出报警声。

    B选用次级电压为9V、输出功率大于5W的电源变压器。QM选用QM—N5或QM 211型。由于气敏元件要求其加热电压源相当稳定,故IC1选用三端集成稳压电路7805。HTD可选用10~12V的蜂鸣器。其他元件无特殊要求,可按图示数据选用。

    调试时,无论是用于对可燃性气体还是用于对烟雾的报警,均可将QM放入一定浓度的气样或样品袋中,调整KP使电路处于临界报警点。
