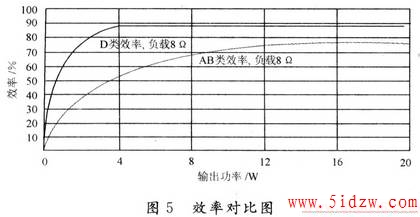

由上述公式得知，D类功放中负载RL，相对其他电阻，比值越大效率越高；MOSFET作为续流开关，所消耗的功率几乎等于MOSFET导通阻抗上I2RON损耗和静态电流总和，相比较输出到负载的功率几乎可忽略。所以，其效率远高于线性功放，如图5所示。非常适应现今绿色节能的要求，适合被平板等数字视听产品规模使用。
2 D类功放需要注意的关键点
在D类设计应用中需注意以下几点：
2．1 Deadtime(死区校正)
全桥MOSFET管轮流成对导通，理想状态一对导通，另一对截止，但实际上功率管的开启关断有一个过程。过渡过程中，必有一瞬间，如图3所示，在IN1／IN3尚未彻底关断时IN2／IN4就已开始导通；因MOSFET全部跨接于电源两端，故极端的时间内，可能会有很大的电压电流同时加在4个MOSFET上，导致功耗很大，整体效率下降，而且器件温升加剧，烧坏MOSFET，降低可靠性。为避免两对MOSFET同处导通状态，引起有潜在威胁的很大短路电流，应保证一对MOSFET导通和另一对MOSFET截止期间有一个很短的停滞死区时间(Dead-time)，这个时间由Logic逻辑控制器控制，以有效保证一组MOSFET关断后，另一组MOSFET再适时开启，减小MOSFET损耗，提高放大器效率。
但Deadtime设置不当，将出现如下问题：
(1)输出信号中将产生毛刺，造成电磁干扰，也即死区时间内，IN1／IN3都关断。完全失控的输出电压将受到图6(a)中体二极管电流的影响(体二极管电流的形成，参见下文EMI节)，输出波形中将出现毛刺干扰。
(2)Deadtime过大，输出波形中出现的毛刺包含的能量将持续消耗在体二极管中，以热能形式消耗能量，严重影响芯片工作稳定性和输出效率。
(3)Deadtime过长，影响放大器线性度，造成输出信号交越失真，时间越长，失真越严重。
2．2 EMI(Electro-Magnetic Interference)

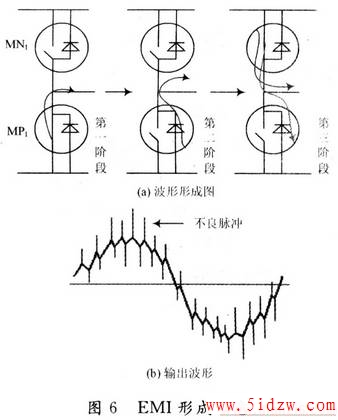

EMI主要由MOSFET体二极管反向恢复电荷形成，具体产生机理如图6所示。
