如何应对D类音频应用中的EMI问题,http://www.5idzw.com

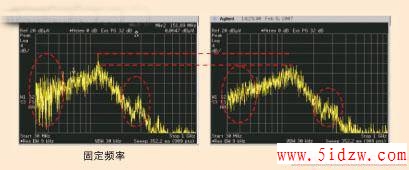

图6：扩频调制方案除了可保持高效效率和低THD+N外，还能大幅削减了辐射噪声和EMI
LM48511是一个扩频调制式D类音频放大器，内部集成了一个内置式升压稳压器，可把电压提升至7V，从而增强放大器的输出功率和音频声压级。此外，该升压稳压器即使在电池衰减的情况下也可使放大器维持一个固定的输出水平。
LM48511特设有一个逻辑可选扩频调制器，可削减EMI并且可免除使用输出滤波器或扼流圈。如图7所示，扩频调制器会供给一个标准的H-桥，该H-桥负责驱动桥接式负载扬声器。在扩频模式中，开关频率会在约330kHz频率处随机发生10%的变化，从而减少由扬声器、相关的电线和走线所产生的辐射性EMI放射。在这个模式下，一个固定频率的D类放大器会展现出比开关频率高几倍的频谱能量，而LM48511的扩频体系结构将会把这些能量扩展到一个较大的频宽，从而减少电路中的峰值噪声功率。
图7：扩频调制器供给一个标准的H-桥，该H-桥负责驱动桥接式负载扬声器
电磁性干扰是一个系统级的问题。对于音频设计人员来说，在进行设计规划以及选择器件、材料时都必须考虑到EMI问题。
