电磁式继电器的检测,http://www.5idzw.com
规格
额定电压
线圈电阻值
吸合电
释放电
接点负荷
代号
(DC)／V
／Ω(±10％)
压／V
压／V
3
3
25
2.25
O36
直流28v(3A)或交流120v(3A)
5
5
70
2.75
O．6
6
6
100
4.5
O．72
9
9
225
6.75
1.08
12
12
400
9
1.44
24
24
1600
18
2.88
48
48
6400
36
5.76
，电磁式继电器的检测
若测得继电器电磁线圈的电阻值为无穷大，则说明该继电器的线圈已开路损坏。若测得线圈的电阻低于正常值许多，则是线圈内部有短路故障。
(3)估测吸合电压与释放电压：将被测继电器电磁线圈的两端接上0～35 V可调式直流稳压电源(电流为2 A)后，再将稳压电源的电压从低逐步调高，当听到继电器触点吸合动作声时，此时的电压值即为(或接近)继电器的吸合电压。额定工作电压一般为吸合电压的1．3～1.5倍。
在继电器触点吸合后，再逐渐降低电磁线圈两端的电压。当调至某一电压值时继电器触点释放，此电压即是继电器的释放电压(一般为吸合电压的10％～50％)。

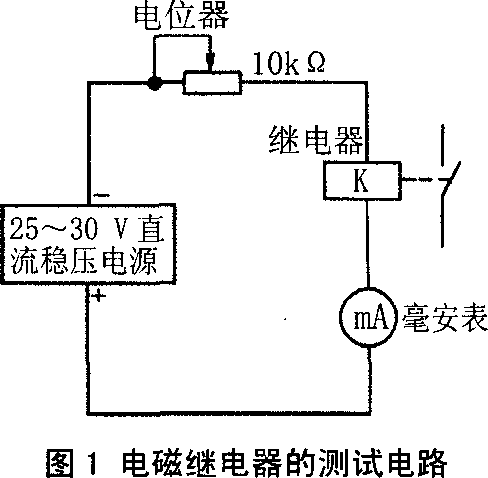

(4)估测吸合电流和释放电流：将被测继电器电磁线圈的一端串接1 只毫安电流表(可用万用表毫安档)后再接直流稳压电源(25～30 V)的正极，将电磁线圈的另一端串接1只10 kΩ的线绕电位器后与稳压电源的负极相连，如图所示。
接通电源后，将电位器的阻值由最大逐渐调小，当调至某一阻值时继电器动作，其常开触点闭合，此时电流表的读数即是继电器的吸合电流(继电器的工作电流一般为吸合电流的2 倍)。再缓慢增大电位器的阻值，当继电器触点由吸合状态突然释放时，电流表的读数即为继电器的释放电流。
将继电器与测量电路断开，用万用表的电阻档测量电磁线圈的直流电阻值，用测得的电阻值乘以继电器的工作电流，得到的即是继电器的工作电压值。
