万用表对555时基电路的检测

    图1所示为万用表对555静态功耗的测试电路。 所谓静态功耗，就是指电路无负载时的功耗。在这里，用万用表的直流电压50 V档测出UCC值(按厂家测试条件Ucc=15 V)，再用万用表的直流电流10 mA档串入电源与555的⑧脚之间，测得的数值即为静态电流，用静态电流乘以电源电压即为静态功耗。通常，静态电流小于8 mA为合格。

  2．输出电平的测试

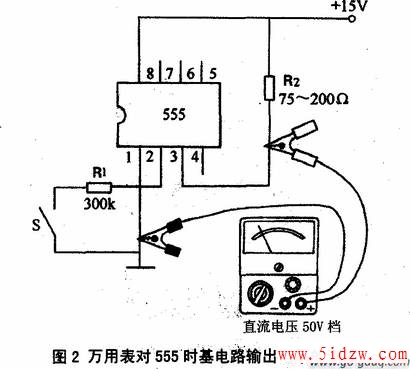

  测试方法如图2所示。
在555的输出端接万用表(将量程开关拨至直流电压50 V档)。断开开关S时，555的③脚输出高电平，万用表测得其值大于14 V；闭合s时，555的③脚输出低电平(0 V)。

    3．输出电流的测试

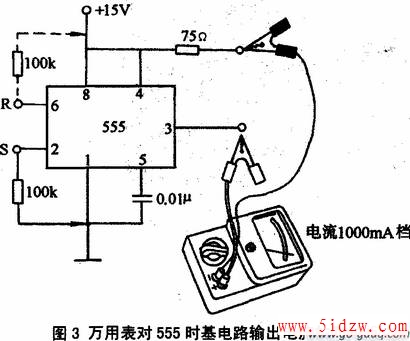

    测试电路如图3所示。
在555的②脚加一个低于Ucc／3(即1／3×15 V=5 V)的低电位，也可用一只阻值为100 kQ的电阻器将555的②脚与①脚碰一下，这时万用表显示的即为输出电流；然后还用这只电阻器，  将555的⑥脚与⑧脚碰一下，若此时万用表的显示为零，则表明555时基电路可靠截止。进行以上操作时，将万用表的量程开关拨至电流1000 mA档。
