SR8示波器通电后电源指示灯亮，屏幕上无光迹显示，触发方式处于自动，调节辉度、水平位移、垂直位移电位器，仍无光迹出现,http://www.5idzw.com
示波器无光迹类似彩电显示器故障。示波管的灯丝电压、聚焦电压、加速极电压、阳极高压都必须在正常范围内示波管才能正常发光。屏幕上有无光点显示，是判断故障部位的关键。如果示波器屏幕上有光点出现，那么示波管的各极电压基本上正常。如果光点水平方向拉不开，故障可能存在于水平偏转系统（即X轴系统），如果光点在垂直方向上拉不开，故障可能存在于垂直偏转系统（即Y轴系统）。因此，没有光点显示时，重点应查示波管各极供电电路。
打开机壳，首先检查该机低压供电电路。灯丝电压交流6.3V，直流±12V、－36V供电正常。+120V电源无输出电压。+120V电源是时基电路、高频高压电路和X轴、Y轴末级放大电路的供电电源。该机的+120V电源由三端可调稳压器LM317构成。经检测LM317烧坏。换上新的LM317后，+120V输出电压恢复正常，但示波器屏幕上仍无光点显示。

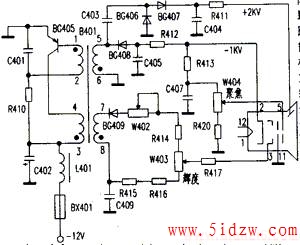

根据示波管的工作条件，用500型万用表直流2500V挡检测示波管+2kV阳极高压为零，－1kV的聚焦电压和辉度电压也为零。判断示波器高频高压相关电路如图所示。图中，三极管BG405为振荡管。高频变压器B401有4个绕组，初级L3-4为主绕组
，L1-2为激励绕组。次级L7-8绕组电压经半波整流后供给示波管的控制栅极作辉度控制。另一个绕组L5-6电压分为两路，一路经半波整流后接主示波管阴极和聚焦电位器，另一路经倍压整流电路形成+2kV的高压供示波管的高压阳极。
