BT-15型扫频图示仪开机后无任何显示

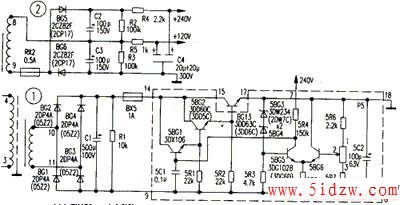

经查机箱背板处－40V电源保险丝断路，更换后开机仍无显示。开箱测量显示器－40V电源是由P5电路板提供的（如图1所示），测量P5板8脚电压仍为－26.5V左右。P5板电路10、11端为变压器次级输出脚，电压经BG1、BG2、BG3、BG4整流和保险丝BX5后送入由5BG1、5BG2、BG13构成的复合调整管集电极，提供输入电压。P5板7脚接+240V经5R4为5BG1提供基极电压，经5BG1、5BG2、BG13调整后，电棒经5BG3、5BG4两个稳压二极管稳压后，为5BG5提供基极电压。5BG6、5BG5与5W1和5C2一起构成差分取样放大电路。在5BG5不工作的情况下，可能输出－26.5V左右的电压。

先测量P5板的7与17脚之间的电压为2V左右，说明复合调整管没有坏。关机后卸下P5板，焊开5BG5三脚测量皆正常。恢复后重新插上P5板，测量P5板7脚发现无+240V输入。+240V电源电路如附图所示，8、9为变压器次级输出端，测变压器8、9脚为107V左右，正常。由图2可知，无+240V输出有两种可能：一种为BX2保险丝断；另一种为R4电阻断。经查为R4断，且电阻表面舟有发黑。更换后开机显示恢复正常。
