创维29HD90(5P30机芯)彩电行幅变窄且枕形失真,http://www.5idzw.com

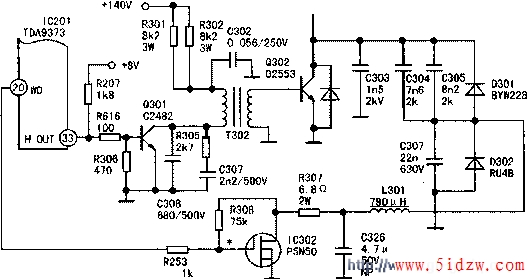

进人工厂模式,切换到枕形校正调整菜单,调整枕校及行幅数据，屏显数据有变化，但几何失真无变化。据此判断故障出在枕校电路(见图)。查枕校放大电路中
IC302／P5N50、枕校电容C526(4.7μF／50V)、电阻R307(6．8Ω／2W)、电感L301／790μH无异常，查枕校功放管Ic302偏置电阻R308／75kΩ已开路。换R308后，故障排除。，创维29HD90(5P30机芯)彩电行幅变窄且枕形失真
进人工厂模式,切换到枕形校正调整菜单,调整枕校及行幅数据，屏显数据有变化，但几何失真无变化。据此判断故障出在枕校电路(见图)。查枕校放大电路中
IC302／P5N50、枕校电容C526(4.7μF／50V)、电阻R307(6．8Ω／2W)、电感L301／790μH无异常，查枕校功放管Ic302偏置电阻R308／75kΩ已开路。换R308后，故障排除。，创维29HD90(5P30机芯)彩电行幅变窄且枕形失真
