ROWA(乐华)R29T60彩电不定时地出现图像右移,左侧出现约1厘米的竖黑边

09-08 01:10:12 | http://www.5idzw.com | 图像问题 | 人气:495
标签:电视维修,http://www.5idzw.com ROWA(乐华)R29T60彩电不定时地出现图像右移,左侧出现约1厘米的竖黑边,http://www.5idzw.com

    主芯片采用TB1238N。

    半个月后故障加重,频繁地出现图像大幅右移,左侧黑边加宽到约5厘米,同时屏幕右侧类似有一块黑幕忽忽闪闪,由右向左飘入飘出,遮挡一半画面,而显露的部分图像正常。

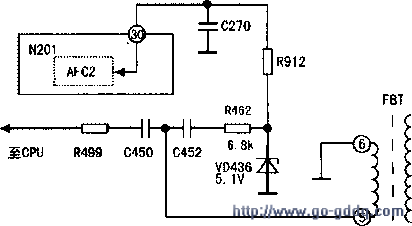

    初步分析,此现象是行频相位锁定不稳,故障应在行逆程脉冲反馈回路中。此机行逆程脉冲由行输出变压器T402的⑤脚引出,经(C452、R462、vD436、R912、C270到N201的30脚,并送入块内AFC2(见图1)。逐个检测或替换此反馈电路中的元件(2452、C270、vD436无效,测R912正常,测R462(6.8KΩ)时发现阻值不稳。替换R462,故障消失。由于此电视为欠软性阵发故障,为充分验证R462的作用和自己的判断,又拆下R462试机,出现开机黑屏现象;用330kΩ电阻替换试机,出现图像右移;再用560kΩ电阻替换试机,图像右移加重且左侧出现黑边,由此可充分证明故障就是由R462接触不良引起的。
