MGCT03 I/Q TDMA/AMPS l900/900 MHz双频双模发射器

MGCT03

MGCT03是专为双频带、双模式蜂窝900 MHz/PCS l 900 MHz的移动电话设计的发射器。它应用于TDMA/AMPS两种模式，在TDMA/AMPS移动电话中作为发射调制器和上变频器使用。MGTC03具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。 主要技术特点如下： ·AGC电路被分成射频和中频两部分，以减低噪声和低通滤波器； ·AGC放大器的可变增益为90 dB，有温度补偿； ·有900 MHz和1900 MHz双射频端口； ’ ·采用片上有源滤波器，免去了外部IF SAW滤波器； ·RF频率为750～2000 MHz； ·I/Q正交调制器； ·电源电压为4 V； ·工作电流为ll8～152 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA； ·输出功率为 8～ 19 dBm．

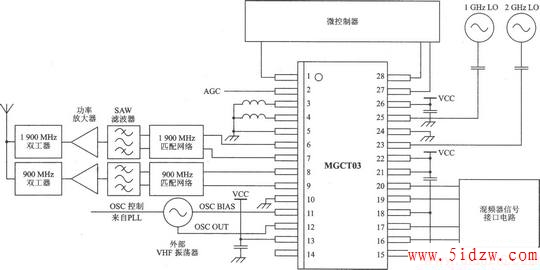

MGCT03 的应用电路
