基于MAX2641的GPS接收机LNA电路

09-08 11:17:20 | http://www.5idzw.com | 通信电路 | 人气:889
标签:电路设计,http://www.5idzw.com 基于MAX2641的GPS接收机LNA电路,http://www.5idzw.com

基于MAX2641的GPS接收机LNA电路MAX2641

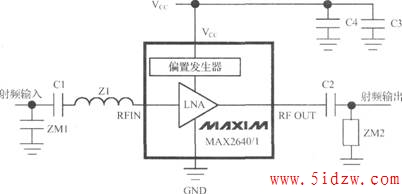

基于MAX2641的GPS接收机LNA电路 MAX2641是低价格、超低噪声的LNA,可应用在蜂窝电话、PCS、GPS和2.4GHz ISM频带中。使用单端电源,电压为 2.7V~ 5.5V,电流消耗3.5mA。 MAX2641频率范围为1400MHz~2500MHz,典型增益为15.7dB,输入IP3为一4dBm,在1575MHz时噪声系数为1.2dB。MAX2641采用内部偏置电路,不需要外部偏置电阻和扼流圈。仅需要2个元件的输入匹配网络、输入/输出使用隔直电容和VCC旁路电容。采用SOT23-6封装。

基于MAX2641的GPS接收机LNA电路

,基于MAX2641的GPS接收机LNA电路
