QFMTl-916.5/868/433.92 AM/FM发射器模块,http://www.5idzw.com
QFMTl-xxx是一个微型的UHF发射器模块，有QFMTl-434 SIL(434 MHz)、QFMTl-868 SIL。(868 MHz)和QFMTl—916 SIL(916 MHz)3种型号。QFMTl-xxx模块与配套的接收器模块组合使用，适岔一对一或多点无线连接应用，例如在大厦和汽车的安防系统、遥控遥测和计算机网络无线数据传输等中应用。 主要技术特点如下： ， ·满足EN 300-220-1标准； ·工作频率为433.92、868和916.5 MHz； ·数据传输速率最大为20 Kb／s； ·发射距离达到200 m： ·电源电压为3～9 V： ·工作电流(916．5 MHz时)为5～16 mA： ·射频功率(Vcc=5 V，工作频率为916．5 MHz时)为0～ 3 dBm。

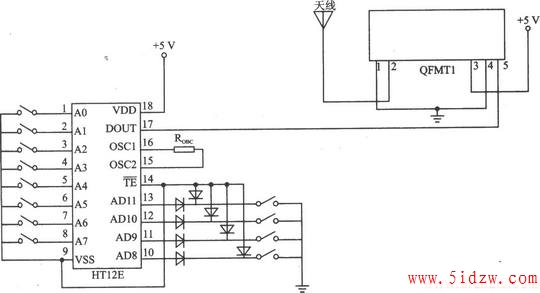

QFMTl模块应用电路
