556构成的光电子脉冲遗漏检测器

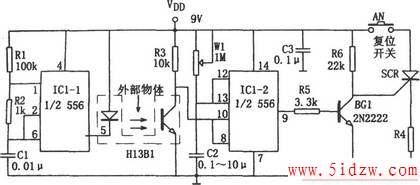

如图所示为光电子脉冲遗漏检测电路。该检测器由光电子开槽开关H13B1、双时基电路556与一些阻容元件构成的单稳态触发器和多谐振荡器等组成。

光电子开关H13B1内的发光管和光敏管之间开有一个几毫米的槽缝。当外界隔光物体插入其缝隙时,H13B1内部的光敏管因通道光束被切断而呈高阻,使IC1-2(1/2 556)脉冲信号检测器因得不到复位信号而输出高电平,进入暂稳态,相应暂稳时间为td=1.1RwlC2,且调节W1可改变td。若信号中断时间大于暂稳时间幻,则IC1-2复位,③脚输出的低电平使BG1截止,可控硅SCR导通,相应使负载RL得电,或将电源电路断开,或发出报警信号。

多谐振荡器由IC1-1(1/2 556)和R1、R2、C1等组成,其振荡频率为f=1.44/(R1 2R2)C1,图示参数对应的频率约为2.5kHz振荡信号的占空比为99%,该高占空比的脉冲信号驱动H13B1中的发光管发光。
