电话显示电路,http://www.5idzw.com
只发光二极管就可自动显示取机后的各种功能,用以显示电话当时的工作状态。由丁采用集成技术,电路具有
体积小、可靠性高、外接元件少、装配方便、耗电少、成本低等优点。

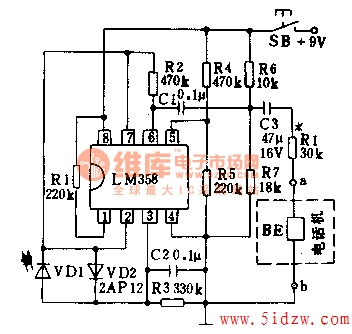

工作原理如图143所示。当入取机时,按键开关stl闭合,集成运算放大电路LM%8的⑥脚和0脚将得到9v的直流电压。受话器BE两端即a、b所获得的信号.经锅台电容cl、c2和限流电阻R1输入给⑥脚
进
行电压放大,②脚输出的信号电压驱动发光—:极管vD2显示。尤信号时,②脚呈低电平,团脚呈高电平.二极管vDl寻通。右信号时则反之。其中,电容L1
布起锅台信号的同时,还兼有隔直的双星作用,以防止直流窜入受话器BE中而影响其正常的工作,上根管vD2用作反向特性提供比较到位。
