家用穴位电疗仪

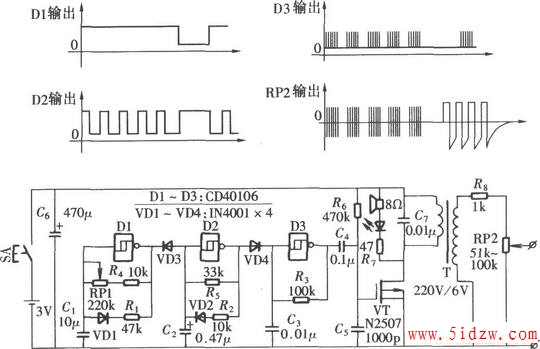

医疗器件市场内有许多不同类型的电子治疗仪,它们都称对某些疾病有着特殊的疗效,其售价也不菲。其实绝大部分电子治疗仪无非都是些能输出某些脉冲的仪器,这些仪器按照输出脉冲的波形与频率的不同,能够对某些病有治疗或缓解病情的作用。如图所示为家用穴位电疗仪。全电路主要由一只六施密特触发器CD40106组成,其中由Dl、Rl、VDl与C1组成超低频多谐振荡器,振荡频率为0.5~5Hz,由RPl调节。

,家用穴位电疗仪
