场输出电路:LA7841

09-08 09:54:36 | http://www.5idzw.com | 基础电路 | 人气:581次
标签：电路基础,电路设计,http://www.5idzw.com 场输出电路:LA7841,http://www.5idzw.com

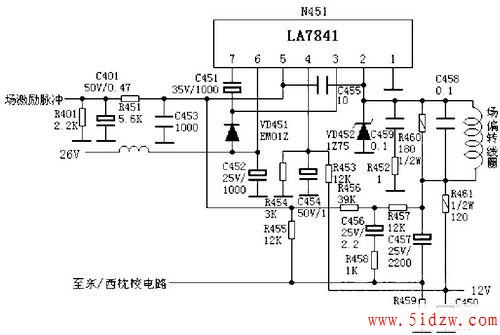

场输出电路:LA7841

LA7841

1脚：0V——地

2脚：13V——输出端

3脚：25.5V——电源

4脚：2.6V——反馈输入端

5脚：2.6V——场激励信号输入

6脚：25.3V——电源

7脚：2.1V——泵电源输出

，场输出电路:LA7841
